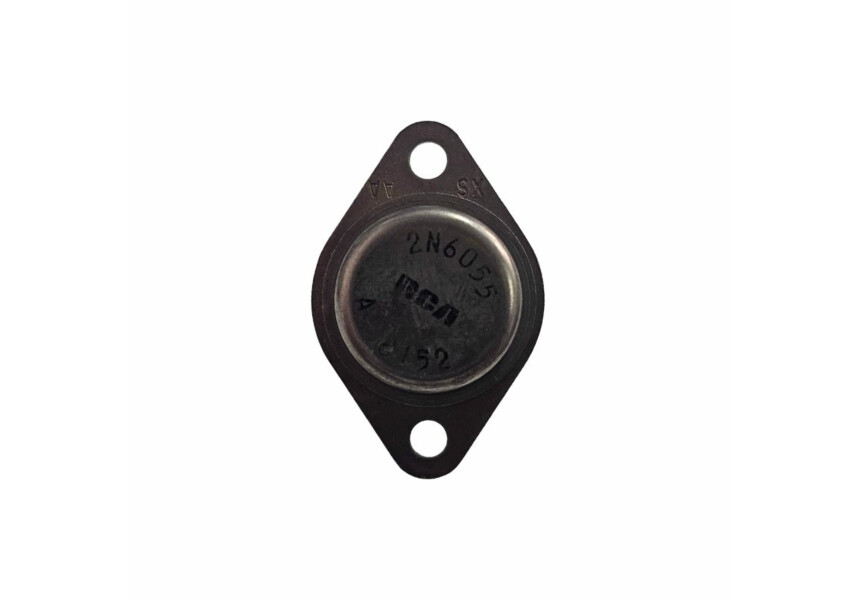

Transistor 2N6055 Rca
O 2N6055 da RCA é um transistor de potência Darlington NPN, encapsulado no clássico formato metálico TO-3.
Por ser um par Darlington (dois transistores acoplados internamente no mesmo chip), ele oferece um ganho de corrente ($h_{FE}$) extremamente alto, o que o torna ideal para aplicações onde um sinal fraco precisa controlar uma carga pesada.
Especificações Técnicas Principais
O 2N6055 foi projetado para aplicações de uso geral em amplificadores e reguladores.
| Parâmetro | Valor Máximo |
| Tensão Coletor-Emissor | 60V |
| Corrente de Coletor Contínua | 8A |
| Corrente de Pico de Coletor | 12A |
| Ganho de Corrente | 750 a 12.000 (Típico em 4A) |
| Dissipação de Potência | 100W (a 25°C de temperatura de carcaça) |
| Encapsulamento | TO-3 (Caneca Metálica) |
No encapsulamento TO-3, os pinos não são centralizados. Se você olhar o transistor por baixo, com os pinos voltados para você e posicionados ligeiramente para a direita:
Base (B): Pino superior.
Emissor (E): Pino inferior.
Coletor (C): A própria carcaça metálica do transistor atua como o terminal do coletor.
Aplicações e Características
Configuração Darlington: Como o ganho é muito alto, ele permite que microcontroladores ou circuitos lógicos simples acionem motores, solenoides ou lâmpadas de alta potência sem a necessidade de muitos estágios de pré-amplificação.
Resistores Internos: Ele possui resistores internos de base-emissor para ajudar no desligamento rápido e estabilidade térmica.
Uso Comum: Muito encontrado em fontes de alimentação lineares antigas, drivers de motores DC e estágios de saída de áudio de alta fidelidade da época da RCA.
Valor Unitário
Imagem Meramente Ilustrativa
