Varistor S20K250V = 391KD20 Sen

Varistor S20K250V = 391KD20 Sen

O varistor S20K250V é um componente eletrônico de proteção, fundamental em circuitos que precisam de defesa contra surtos de tensão. Ele atua como um "sentinela" do circuito, garantindo que picos de energia não causem danos a componentes mais sensíveis.

Decifrando as especificações
S20: Indica o diâmetro do varistor, que é de 20 mm. O tamanho físico do componente influencia sua capacidade de absorver energia.
K: Refere-se à tolerância da tensão do varistor, que neste caso é de ±10%.
250V: Esta é a tensão máxima de operação (V_RMS). O varistor é projetado para atuar em circuitos de 220V/250V. Enquanto a tensão estiver abaixo desse valor, sua resistência é extremamente alta (milhões de ohms), e ele se comporta como um circuito aberto, sem interferir no funcionamento normal do aparelho.

A outra nomenclatura: 391KD20
É muito comum que os fabricantes usem diferentes nomenclaturas para o mesmo componente. O código 391KD20 é uma forma alternativa de identificar o varistor, com o seguinte significado:
391: É a tensão de varistor, que é de 390V. Quando a tensão no circuito atinge esse valor, a resistência do varistor cai bruscamente, tornando-se quase um curto-circuito.
K: A mesma tolerância de ±10%.
D20: Indica o diâmetro do componente (D de "disk" ou disco) de 20 mm.

Como o varistor funciona?
O princípio de funcionamento do varistor é simples, mas vital:
Em estado normal: Em condições normais de tensão (por exemplo, 220V), o varistor tem uma resistência altíssima e não conduz a corrente elétrica.
Surto de tensão: Se um surto de tensão (como um raio ou uma oscilação na rede elétrica) ocorre e a tensão no circuito ultrapassa 390V, a resistência do varistor diminui drasticamente.
Proteção: Ao virar um "curto-circuito", ele desvia a corrente do surto para a terra, protegendo os componentes eletrônicos que estão à frente dele no circuito. Em muitos casos, isso faz com que o fusível do equipamento queime, interrompendo o fluxo de corrente e protegendo a placa eletrônica.

O varistor S20K250V é ideal para proteger equipamentos eletrônicos que operam em tensões de 220V/250V, como televisores, computadores, e fontes de alimentação.

Valor Unitário

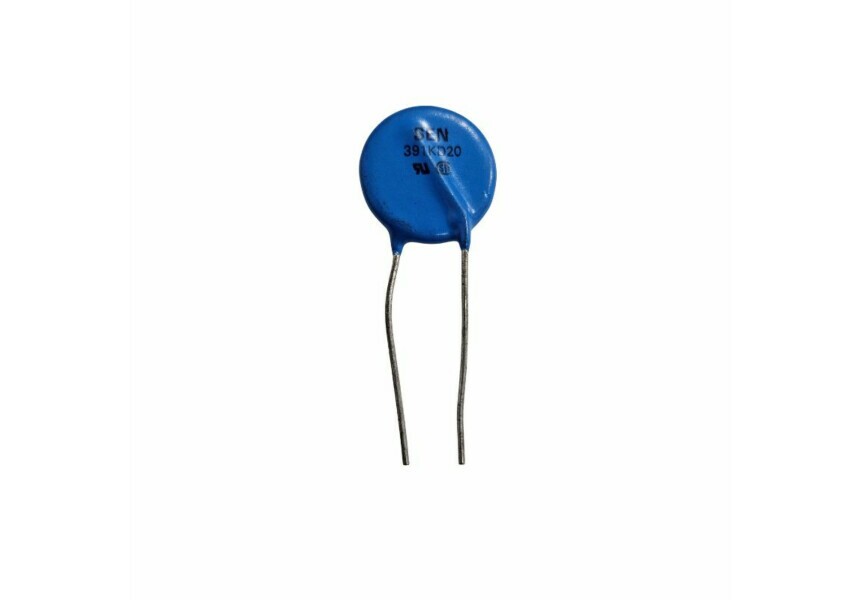

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
