Trimpot 20K 3296W 25 Voltas 3296W 1-203

Produto: Em estoque
SKU
000657
0 avaliações
R$1,20
-5%
 R$1,14

Desconto à vista
ou R$1,20 em 1x de R$1,20 s/ juros

Outras formas de pagamento
Adicionar aos favoritos
Apenas 91 unidades restantes!
*Não sei meu CEP

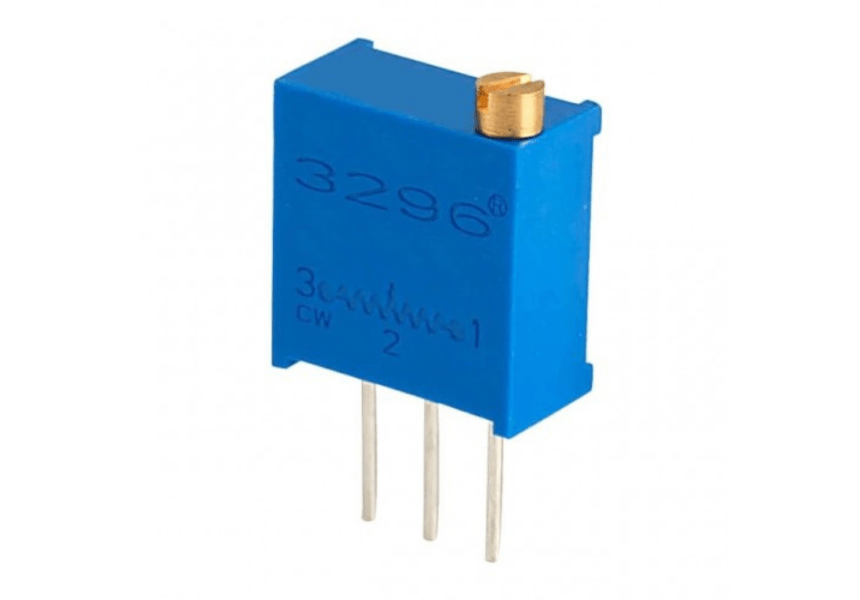

main product photo
Detalhes do produto
Mais informações

Trimpot 20K 3296W 25 Voltas 3296W 1-203

Um trimpot multivoltas é um potenciômetro de ajuste fino que permite calibrar com exatidão parâmetros como ganho, offset, sensibilidade ou referência em uma vasta gama de aplicações eletrônicas. Sua característica multivoltas (25 voltas) oferece controle muito mais preciso do que potenciômetros comuns de apenas uma volta.

Principais Aplicações:
Ajuste e calibração de equipamentos de instrumentação e medição
Controle fino de ganho em amplificadores e circuitos de áudio
Divisores de tensão ajustáveis para referência e sensores
Calibração de sensores, offsets e pontos de ajuste
Ajuste preciso em filtros ativos, osciladores e reguladores
Prototipagem e experimentação eletrônica

Especificações Técnicas Principais:

Parâmetro Especificação típica
Tipo Trimpot / potentiômetro multivoltas
Resistência nominal 20 kΩ
Número de voltas 25 voltas (25 turns)
Tolerância ±10 %
Material do elemento Cermet
Montagem Through-hole (pinado para solda)
Potência máxima 0,5 W (500 mW)
Faixa de temperatura -55 °C a +125 °C
Coeficiente de temperatura ±100 ppm/°C

O elemento cermet garante estabilidade térmica e vida útil confiável mesmo em ambientes de operação variados.

Benefícios e Vantagens:
Ajustes extremamente precisos graças ao design multivoltas
Fácil calibração em bancada ou produção
Compacto e padronizado para montagem em PCB
Versátil para uso em instrumentação, prototipagem e produção
Material cermet de alta confiabilidade, reduzindo deriva com temperatura.

Perguntas Frequentes (FAQ):
O que significa “25 voltas”?
Significa que o trimpot exige 25 rotações completas da fenda de ajuste para percorrer todo o seu intervalo de resistência, permitindo ajustes muito mais finos e repetíveis do que um potenciômetro comum de 1 volta.

Onde usar um trimpot 20K?
Este componente é ideal para calibração de circuitos analógicos, ajustes de ganho, divisores de tensão e ajuste de sensores, onde a precisão é crítica.

Como instalar?
Ele possui terminais para montagem through-hole (soldagem na placa de circuito impresso). A posição pode ser ajustada durante a fabricação ou manutenção do circuito.
Valor Unitário
Imagem Ilustrativa
