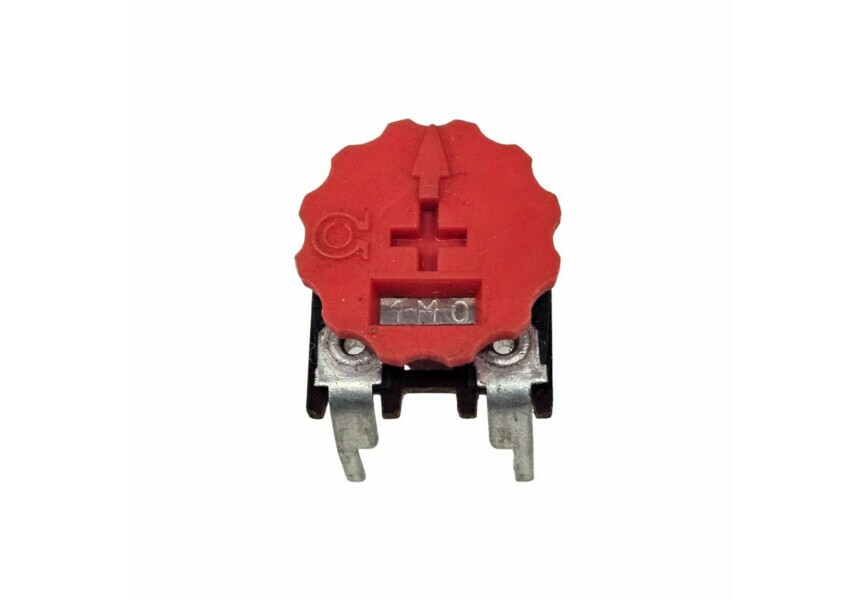

Trimpot 1M 14MM Horizontal com Botão

Trimpot 1M 14MM Horizontal com Botão

Trimpot (também conhecido como potenciômetro de ajuste) com as seguintes características:
1M: Indica a resistência nominal do componente, que é de 1 megaohm (1 MΩ). Este é o valor máximo de resistência que você pode obter entre os dois terminais externos do trimpot. O terminal central pode ser ajustado para qualquer valor entre 0 Ω e 1 MΩ.
14MM: Refere-se ao diâmetro de 14 milímetros do corpo do componente. Essa é uma medida física importante para a montagem na placa de circuito impresso (PCB) e o design do projeto.
Horizontal: Descreve a orientação de montagem. Um trimpot horizontal é instalado na PCB de modo que seu eixo de ajuste fique paralelo à superfície da placa.
Com Botão (ou "com knob"): Indica que o trimpot já vem com um pequeno botão de plástico acoplado ao eixo, o que facilita o ajuste manual sem a necessidade de uma chave de fenda.

Para que é Usado?
Trimpots são componentes de calibração, projetados para serem ajustados apenas uma ou poucas vezes durante a fabricação ou manutenção de um produto. Eles são usados para fazer ajustes finos em um circuito, garantindo que ele opere dentro das especificações desejadas.

Devido à sua alta resistência (1 MΩ), este tipo de trimpot é ideal para circuitos onde a sensibilidade é alta ou para ajustar a temporização de osciladores, como em:
Circuitos temporizadores: Para ajustar o tempo de atraso.
Ajuste de ganho: Em amplificadores de áudio ou circuitos de instrumentação, para controlar a sensibilidade do sinal de entrada.
Calibração de sensores: Para ajustar a resposta de sensores em relação a diferentes condições ambientais.

Em resumo, o Trimpot 1M 14MM Horizontal com Botão é um resistor ajustável de 1 megaohm, ideal para ser montado de forma paralela na placa e ajustado manualmente para calibrações de precisão.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
