Transistor VN330SP

Transistor VN330SP
VN330SP-E PowerSO-10
Drivers de portas RELÉ DE ESTADO SÓLIDO

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Drivers de portas
Produto: Drivers de portas MOSFET
Tipo: Lado alto
Estilo de montagem: SMD/SMT
Caixa / Gabinete: PowerSO-10
Número de saídas: 1 Resultado
Corrente de saída: 700 mA
Tensão de alimentação - Mín: 10 V
Tensão de alimentação - Máx: 36 V
Corrente de Alimentação Operativa: 10 mA
Série: VN330SP-E
Embalagem: Vareta
Tecnologia: Si
Marca: STMicroelectronics
Sensível à umidade: Sim
Tensão de alimentação operacional: 36 V
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de potência

O VN330SP é um driver de potência inteligente (Smart High-Side Switch) desenvolvido pela STMicroelectronics, projetado para controlar cargas resistivas, indutivas ou capacitivas em sistemas automotivos e industriais.
Este dispositivo contém quatro MOSFETs de alta lateral (high-side) controlados logicamente, cada um capaz de fornecer até 0,5 A de corrente contínua, com controle TTL/CMOS compatível.
Além de sua capacidade de comutação, o VN330SP integra circuitos de proteção contra curto-circuito, sobrecarga térmica, sobretensão e ESD, tornando-o uma solução robusta e compacta para substituição de relés ou transistores discretos em sistemas embarcados.

Principais Características:
Função: Switch de potência inteligente (high-side)
Fabricante: STMicroelectronics
Modelo: VN330SP
Encapsulamento: SMD (MultiPowerSO-10)
Canais: 4 independentes
Corrente de saída (por canal): até 0,5 A contínuos
Tensão de operação (VCC): 6 V a 36 V
Rds(on): 1,5 Ω (típico a 0,5 A, 25 °C)
Entrada lógica compatível com TTL/CMOS

Proteções integradas:
Curto-circuito à terra ou VCC
Sobretensão e sobrecorrente
Proteção térmica (shutdown automático)
ESD > 2 kV

Saída diagnóstica (fault feedback)
Aplicações automotivas (12V) e industriais

Aplicações:
Controle de cargas automotivas (lâmpadas, relés, solenóides, motores DC)
Sistemas embarcados e microcontrolados
Automação industrial e robótica
Substituição de relés mecânicos por drivers de estado sólido
Módulos de distribuição de energia inteligente (high-side driver)
Valor Unitário

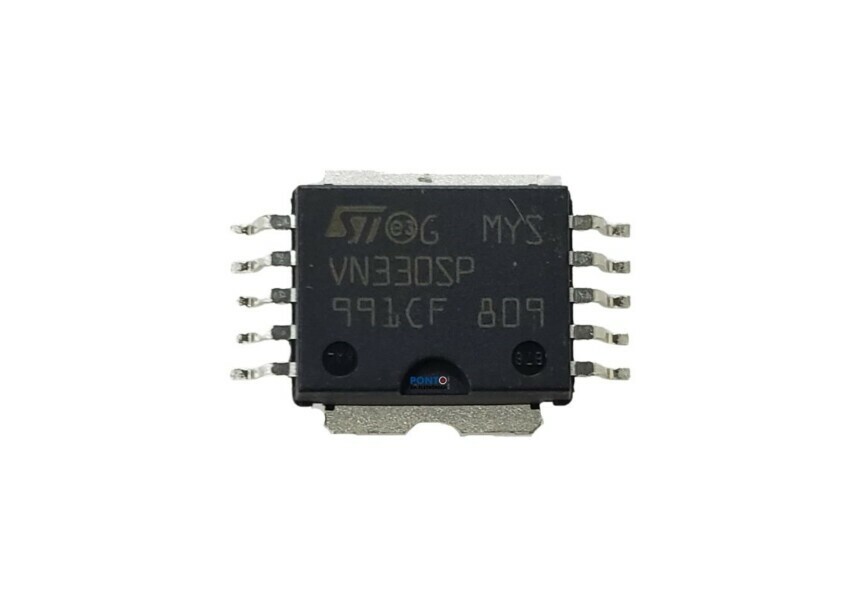

Imagem Ilustrativa

Para mais informações, entre em contato.
