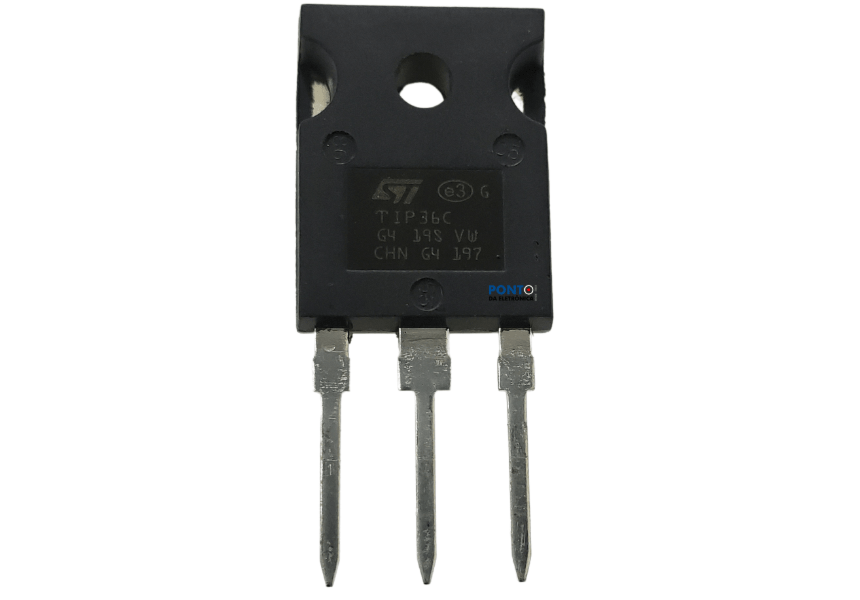

Transistor TIP36C

Transistor TIP36C
Transistor Bipolar de Junção

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Transistor bipolar de junção - BJT
Estilo de montagem: Através do orifício
Caixa / Gabinete: TO-247-3
Polaridade do transistor: PNP
Configuração: Solteiro
Coletor - VCEO máx. de voltagem do emissor: 100 Volts
Coletor VCBO de voltagem básica: 100 Volts
Emissor - VEBO de tensão de base: - 5 Volts
Tensão de saturação do coletor - emissor: 1.8 Volts
Corrente do coletor DC máxima: 25 Amperes
Pd - Dissipação de potência: 125 Watts
Produto fT da largura de banda de ganho: 3 MHz
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Série: TIP36C
Altura: 20.15 mm
Comprimento: 15.75 mm
Tecnologia: Si
Largura: 5.15 mm
Marca: STMicroelectronics
Tensão do coletor contínua: 25 Amperes
Tipo de Produto: BJTs Transistor Bipolar
Subcategoria: Transistor

O TIP36C é um transistor de potência PNP fabricado pela STMicroelectronics.
É um componente robusto comumente usado em vários circuitos eletrônicos.
Aqui estão algumas de suas principais especificações e informações:

Especificações principais:
Tipo de transistor: PNP
Tensão coletor-emissor (VCEO máx.): 100 V
Corrente do coletor (IC máx.): 25 A
Dissipação de energia (Pd máx.): 125 W
Ganho de corrente CC (hFE): Normalmente 10 (em IC = 15 A, VCE = 4 V), com uma faixa de 25-50 para certas condições.
Frequência de transição (fT): 3 MHz
Tensão de saturação coletor-emissor (VCE(sat)): Normalmente 1,8 V (em IC = 15 A, IB = 1,5 A), até 4 V (em IC = 25 A, IB = 5 A)
Tipo de embalagem: TO-247-3 (furo passante)
Temperatura de operação: -65°C a +150°C

Características e aplicações:
Características:
Baixa tensão de saturação coletor-emissor
Fabricado em tecnologia planar com layout de "ilha base", que proporciona alto desempenho de ganho.
É frequentemente encontrado como um par complementar com o NPN TIP35C.

Aplicações:
Amplificação de potência de uso geral
Amplificadores de áudio
Reguladores de comutação
Conversores
Amplificadores de potência

Ficha de dados:
Geralmente, você encontra a ficha técnica oficial do TIP36C diretamente no site da STMicroelectronics. Outras fontes confiáveis, como AllDatasheet.com, também oferecem acesso à ficha técnica. A busca por "ficha técnica do TIP36C ST" fornecerá resultados relevantes.
É fundamental consultar a folha de dados completa para obter características elétricas detalhadas, informações térmicas, dimensões da embalagem e áreas de operação seguras antes de incorporar o TIP36C em qualquer projeto.
