Transistor TIP31 Metálico Texas

Produto: Em estoque
SKU
013425
0 avaliações
R$1,00
-5%
 R$0,95

Desconto à vista
ou R$1,00 em 1x de R$1,00 s/ juros

Outras formas de pagamento
Adicionar aos favoritos
Apenas 446 unidades restantes!
*Não sei meu CEP

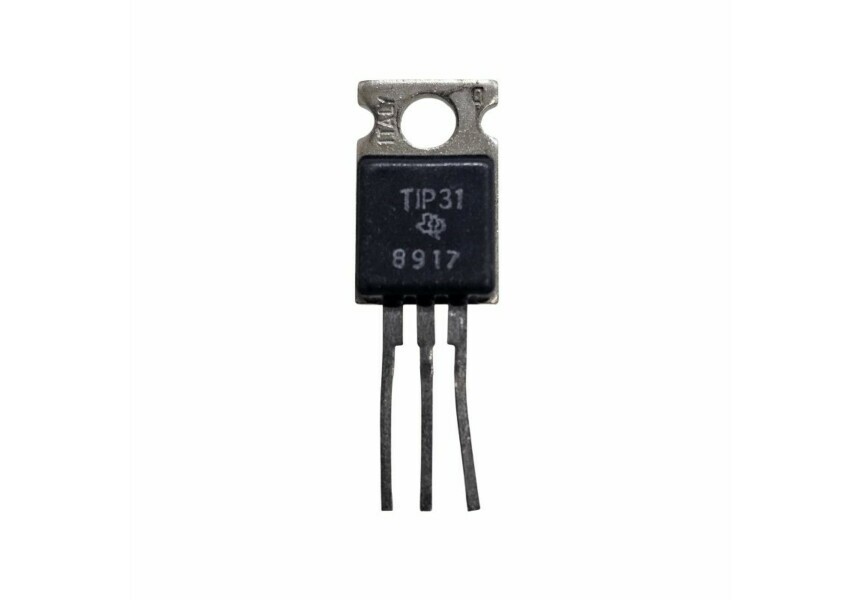

main product photo
Detalhes do produto
Mais informações

Transistor TIP31 Metálico Texas

O TIP31 é um transistor de potência bipolar clássico, e a menção a Texas (referente à Texas Instruments) remonta ao fabricante que o popularizou. O código "TIP" significa "Texas Instruments Plastic Power" (Transistor de Potência Plástico da Texas Instruments).

Embora a Texas Instruments tenha sido uma das fabricantes originais, hoje o TIP31 é um componente "commodity" e é fabricado por diversas empresas globais (como ON Semiconductor, STMicroelectronics, e Fairchild, que agora faz parte da ON Semi).

Características Principais do Transistor TIP31
O TIP31 é um Transistor de Junção Bipolar (BJT) NPN de média potência, ideal para aplicações que exigem chaveamento ou amplificação de corrente.

Característica Especificação Comum (Geral) Detalhes
Tipo NPN (Silício) É o transistor complementar do TIP32 (PNP).
Encapsulamento TO-220 Possui corpo de plástico/epóxi com uma aba metálica (flange) para fixação em dissipadores de calor.
Polaridade NPN Usado para chavear a corrente para a terra (lado low-side).
Corrente Máxima de Coletor () (Contínua) / (Pico) Alta capacidade de corrente para controlar cargas maiores.
Dissipação Máxima de Potência () () Exige um dissipador de calor para operar próximo a esse limite.
Frequência de Transição () Indicado para aplicações de chaveamento de baixa/média velocidade e áudio.
Pinagem (Vista Frontal) Base - Coletor - Emissor (B-C-E) O Coletor é conectado eletricamente à aba metálica.

Aplicações Comuns
O TIP31 é um componente versátil, popular em diversos circuitos eletrônicos, incluindo:
Chaveamento de Cargas: Controlar cargas de média potência, como relés, solenoides e motores DC pequenos, sendo acionado por um sinal de baixa corrente (por exemplo, de um microcontrolador).
Amplificadores: Utilizado em estágios de saída de amplificadores de áudio (potência linear) de baixa a média potência.
Regulação de Tensão: Em fontes de alimentação, atuando como transistor de passagem ou em circuitos reguladores.

Em resumo, se você está usando um TIP31, está trabalhando com um transistor de potência NPN em invólucro TO-220 que pode manusear correntes de até e é um pilar da eletrônica de média potência!

Valor Unitário
Imagem Meramente Ilustrativa
