Transistor TIP2955 ST

Transistor TIP2955 ST

O TIP2955 ST é um transistor de potência de silício PNP amplamente utilizado , fabricado pela STMicroelectronics (ST). É geralmente usado para aplicações de comutação e linearidade de potência, como nos estágios de saída de amplificadores de áudio e circuitos de alimentação.

Especificações principais (típicas para STMicroelectronics TIP2955)
O TIP2955 vem em um pacote TO-247 ou similar projetado para alta dissipação de energia:
Polaridade: PNP
Corrente máxima contínua do coletor (EUC​): $\text{-15A}$Tensão máxima coletor-emissor (EmCEO​): $\text{-60V}$Tensão máxima da base do coletor (EmCBO​): $\text{-100V}$Dissipação total de potência (Ppara​) noTC​=2 5∘C: $\text{90W}$Ganho de corrente CC (hFE​) (Mínimo emEUC​=- 4  A): $\text{20}$Frequência de transição (fT​): Normalmente em torno de$\text{3 MHz}$Tipo de pacote: TO-247 (ou às vezes TO-218)

Aplicações comuns
As altas capacidades de manuseio de corrente e potência tornam o TIP2955 adequado para:
Amplificadores de potência de áudio: Especialmente no estágio de saída final em uma configuração complementar (push-pull) com o TIP3055.
Reguladores série e shunt: utilizados em circuitos de alimentação.
Circuitos de comutação de energia: Devido à sua capacidade de lidar com energia significativa.
Aplicações de energia de uso geral.

Valor Unitário

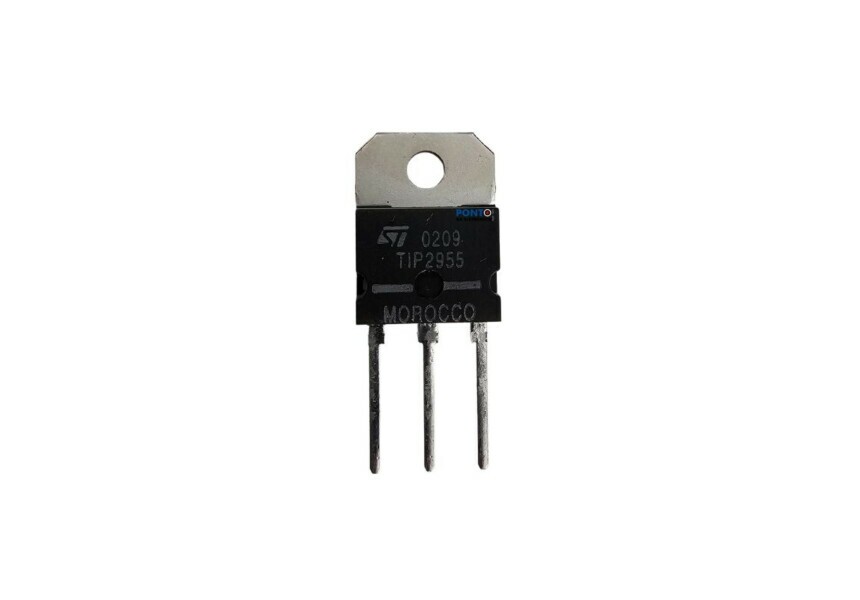

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
