Transistor TIP131 ST

Transistor TIP131 ST
Especificações:
Fabricante: onsemi
Categoria do produto: Transistores Darlington
Configuração: Único
Polaridade do transistor: NPN
Coletor - VCEO máx. tensão do emissor: 80 V
Emissor - VEBO de tensão de base: 5 V
Coletor VCBO de voltagem básica: 80 V
Corrente do coletor DC máxima: 8 A
Corrente de desligamento máxima do coletor: 200 uA Pd -
Dissipação de potência: 70 W
Estilo de montagem: Through Hole
Caixa/Gabinete: TO-220-3
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Série: TIP131
Marca: onsemi
Tensão do coletor contínuo: 8 A
Coletor DC/Ganho base hfe Min: 500
Altura: 9,28 mm
Comprimento: 10,28 mm
Subcategoria: Transistores
Largura: 4,82 mm
Valor Unitário

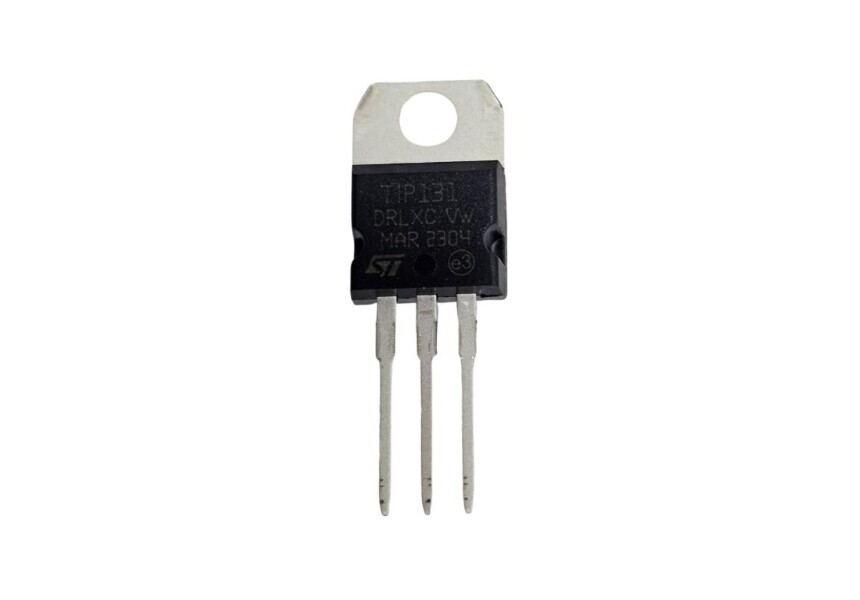

Imagem Meramente Ilustrativa

O TIP131 é um transistor de potência NPN do tipo Darlington, amplamente utilizado em aplicações que exigem alta corrente e ganho elevado. Sua construção em par Darlington proporciona um ganho de corrente (hFE) significativamente maior do que transistores NPN convencionais, tornando-o ideal para circuitos de amplificação, controle de motores e fontes de alimentação.
 Especificações Técnicas:
Tipo: Transistor NPN Darlington
Encapsulamento: TO-220
Tensão máxima coletor-emissor (V_CEO): 80 V
Corrente máxima de coletor (I_C): 8 A
Dissipação máxima de potência (P_D): 70 W
Tensão de saturação coletor-emissor (V_CE(sat)): 2 V (máx. @ I_C = 4 A)
Ganho de corrente contínua (h_FE): mínimo de 1000 (@ I_C = 4 A)
Temperatura de operação: -65°C a +150°C

Aplicações Comuns:
Amplificadores de áudio
Controle de motores DC
Fontes de alimentação reguladas
Drivers de relés e solenoides
Circuitos de comutação de alta corrente

Datasheet:
Para informações detalhadas sobre o TIP131, consulte o datasheet oficial da ON Semiconductor:

Para mais informações, entre em contato.
