Transistor STP40NK80ZFP

Transistor STP40NK80ZF

O STP40NK80ZFP e o P40NK80ZFP referem-se ao mesmo componente, que é um MOSFET de potência de canal N fabricado pela STMicroelectronics

Aqui está a análise:
STP40NK80ZFP :
Este é o  código completo do pedido ou tipo de venda que a STMicroelectronics usa para esta peça específica.
ST : Indica a STMicroelectronics como fabricante.
P : Geralmente indica uma embalagem de plástico.
40N : Significa uma determinada classificação ou família atual (embora esta parte seja na verdade 3A, o "40" pode estar relacionado a uma convenção de nomenclatura mais antiga ou a uma linha de produtos específica dentro da ST).
K80 : Indica a tensão de ruptura (800 V).
Z : Indica uma porta protegida por Zener, o que significa que possui diodos Zener integrados para proteger a porta de transientes de sobretensão e melhorar a capacidade de ESD.
FP : Indica o encapsulamento TO-220FP.
Esta é uma versão totalmente isolada do encapsulamento TO-220, o que significa que a aba metálica na parte traseira é eletricamente isolada do terminal de drenagem, eliminando a necessidade de um isolador externo ao montar em um dissipador de calor.

P40NK80ZFP : Este é o código de marcação normalmente impresso na parte superior do próprio componente físico.
Devido a limitações de espaço na embalagem, os fabricantes costumam usar códigos abreviados ou ligeiramente diferentes para a marcação física.

Principais características do STP40NK80ZFP:
Tipo: MOSFET de potência de canal N
Tecnologia: SuperMESH (tecnologia MOSFET avançada da STMicroelectronics para baixa resistência e alta capacidade dv/dt).
Tensão nominal (VDS): 800V
Corrente de dreno contínua (ID): 3A (a TC = 25°C)
Resistência de ativação (RDS(on)): Normalmente 2,7Ohms (em VGS = 10V, ID = 1,5A)
Pacote: TO-220FP (pacote de plástico totalmente isolado)
Características: Porta protegida por Zener, 100% testado contra avalanches, carga de porta minimizada, capacitâncias intrínsecas muito baixas.

Aplicações:
Esses tipos de MOSFETs de potência são comumente usados ​​em aplicações de comutação de alta tensão, como:
Fontes de alimentação comutadas
Controle motor
Iluminação (por exemplo, reatores eletrônicos)
Aplicações industriais
Valor Unitário

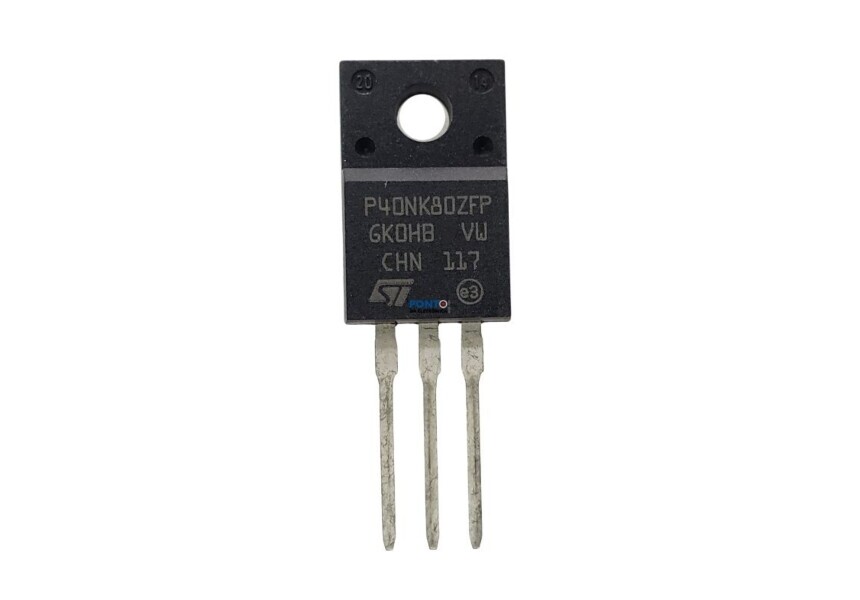

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
