Transistor STP220N6F7 = 220N6F7

Transistor STP220N6F7 = 220N6F7 ST To-220
Mosfet Canal N 60 Volts 0.0021 mOhm typ 120 Amperes STripFET F7 Power MOSFET

Especificações:
Fabricante: STMicroelectronics
Categoria do produto: MOSFET
Tecnologia: Si
Estilo de montagem: Through Hole
Caixa/Gabinete: TO-220-3
Polaridade do transistor: Canal N
Número de canais: 1 canal
Vds - Tensão de ruptura entre drenagem e fonte: 60 V
Id - Corrente de condução contínua: 120 A
Rds On - Fonte de drenagem na resistência: 2,4 mOhms
Vgs - Tensão de porta e fonte: - 20 V, + 20 V
Tensão de limite porta e fonte: 4 V
Qg - Carga na porta: 100 nC
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 175 C
Pd - Dissipação de potência: 237 W
Modo de canal: Aprimoramento
Nome comercial: STripFET
Série: STP220N6F7
Embalagem: Vareta
Marca: STMicroelectronics
Configuração: Único
Tempo de queda: 29 ns
Altura: 4,6 mm
Comprimento: 15,75 mm
Tipo de produto: MOSFET
Tempo de ascensão: 103 ns
Subcategoria: MOSFETs
Tempo de retardo de desligamento típico: 54 ns
Tempo típico de ativação/retardo: 33 ns
Largura: 10,4 mm

O Transistor STP220N6F7 (220N6F7) da STMicroelectronics é um MOSFET de canal N de alto desempenho, desenvolvido para aplicações que exigem alta corrente, baixa resistência RDS(on) e alta eficiência energética.
Com tecnologia avançada, este MOSFET é ideal para uso em fontes de alimentação chaveadas (SMPS), inversores, controle de motores, carregadores e circuitos de potência, oferecendo excelente desempenho em comutação rápida e menor dissipação de energia.
Seu encapsulamento TO-220 proporciona fácil montagem e boa dissipação térmica, permitindo operação estável mesmo em condições de carga elevada.
O STP220N6F7 é amplamente utilizado em projetos eletrônicos modernos devido à sua alta confiabilidade, robustez e eficiência, sendo uma excelente escolha tanto para manutenção quanto para desenvolvimento de circuitos.

Características Técnicas:
Produto: Transistor MOSFET
Modelo: STP220N6F7 / 220N6F7
Tipo: Canal N
Tensão dreno-source (Vds): 60V
Alta corrente de dreno
Baixa resistência RDS(on)
Alta eficiência e baixa dissipação
Encapsulamento: TO-220
Fabricante: STMicroelectronics

Aplicações:
Fontes de alimentação chaveadas (SMPS)
Inversores
Controle de motores
Carregadores
Circuitos de potência
Automação e eletrônica industrial
Valor Unitário

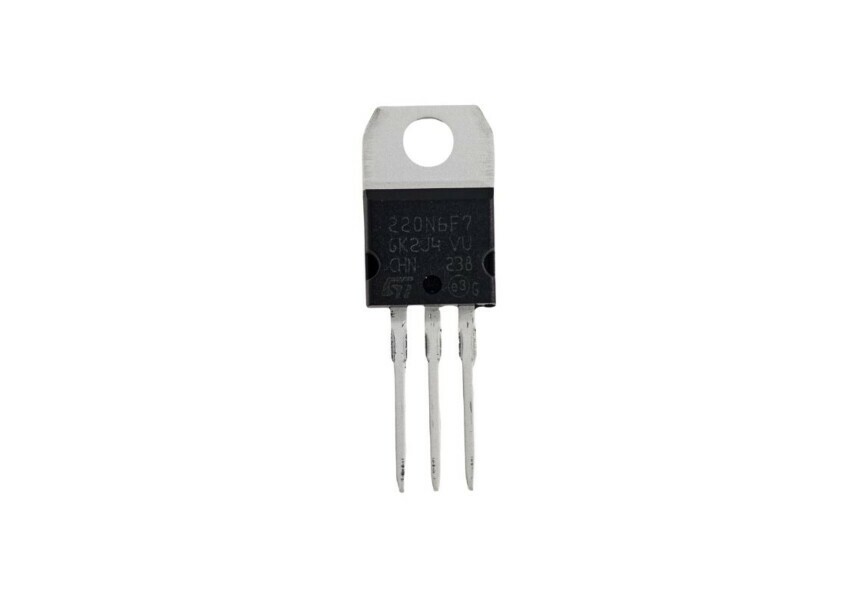

Imagem Ilustrativa
