Transistor PD55015S ST

Transistor PD55015S ST
Transistor RF Mosfet Power 15W 500Mhz

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Transistores RF MOSFET
Polaridade do transistor: Canal N
Tecnologia: Si
Id - Corrente de drenagem contínua: 5 A
Vds - Tensão de ruptura entre drenagem e fonte: 40 V
Frequência operacional: 1 GHz Ganho: 14 dB
Potência de saída: 15 W
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: PowerSO-10RF-Formed-4
Embalagem: Tubo
Marca: STMicroelectronics
Modo de canal: realce
Configuração: Sozinho
Transcondutância em avanço - Mín: 2,5 S
Altura: 3,5 mm
Comprimento: 7,5 mm
Sensível à umidade: Sim
Pd - Dissipação de potência: 73 W
Tipo de Produto: Transistores RF MOSFET
Série: PD55015-E
Subcategoria: MOSFETs
Tipo: RF Power MOSFET
Vgs - Voltagem de porta e fonte: 20 V
Largura: 9,4 mm

Transistor PD55015S
O PD55015S é um transistor MOSFET de potência RF da STMicroelectronics, pertencente à família LdmoST.
Projetado para aplicações de alta frequência, como rádios móveis automotivos, transmissores industriais e amplificadores de RF, este componente oferece excelente desempenho em termos de ganho, linearidade e estabilidade térmica.

Especificações Técnicas:
Tipo: MOSFET de potência RF N-Channel, modo de enriquecimento (enhancement-mode)
Encapsulamento: PowerSO-10RF (leads retos)
Tensão de operação (V_DS): 40 V
Corrente de dreno contínua (I_D): 5 A
Potência de saída (P_OUT): 15 W @ 500 MHz / 12,5 V
Ganho de potência: 14 dB
Frequência de operação: até 1 GHz
Dissipação de potência (P_D): 73 W
Temperatura de operação: -65°C a +150°C
Tecnologia: LDMOS (Lateral Double-diffused MOS)
Configuração: Fonte comum (common source)
Sensível à umidade: Sim

O PD55015S é ideal para aplicações que requerem alta linearidade e eficiência em frequências de até 1 GHz.
Seu encapsulamento PowerSO-10RF facilita a montagem em placas de circuito impresso, proporcionando excelente desempenho térmico e elétrico.

Aplicações Comuns:
Amplificadores de potência RF
Rádios móveis automotivos
Transmissores industriais
Sistemas de comunicação sem fio
Valor Unitário

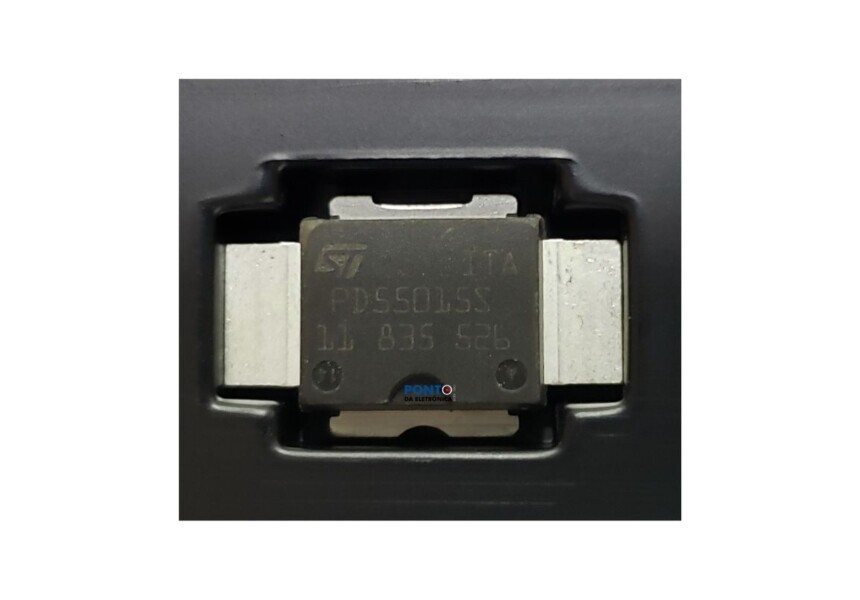

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
