O MJE3055T da STMicroelectronics é a versão em encapsulamento plástico (TO-220) do famosíssimo transistor de potência 2N3055 (que usa a "caneca" metálica TO-3).
Ele é um transistor NPN de uso geral, projetado para circuitos de comutação e amplificadores de média potência. É uma das peças mais "coringa" na bancada de qualquer técnico ou hobbista.

Especificações Técnicas Principais
Tensão Coletor-Emissor : 60V.
Corrente de Coletor : 10A contínuos.
Potência de Dissipação: 75W (sempre com um bom dissipador de calor).
Ganho de Corrente: Tipicamente entre 20 e 70 para uma corrente de 4A.
Frequência de Transição : 2.0 MHz.
Pinagem (Pinout)
Diferente do seu "irmão maior" metálico, o MJE3055T facilita muito a montagem em placas de circuito impresso devido ao seu formato. Olhando para a face marcada do componente:
Base (Pino 1)
Coletor (Pino 2 - também ligado à aba metálica)
Emissor (Pino 3)

Aplicações Comuns}
Por ser robusto e barato, ele é amplamente utilizado em:
Fontes de Alimentação Regulares: Como transistor de passagem para controlar a voltagem de saída.
Controle de Motores DC: Em circuitos PWM simples.
Amplificadores de Áudio: Nas etapas de saída de potência.
Drivers de Cargas: Para acionar solenoides ou lâmpadas de alta corrente.

Valor Unitário

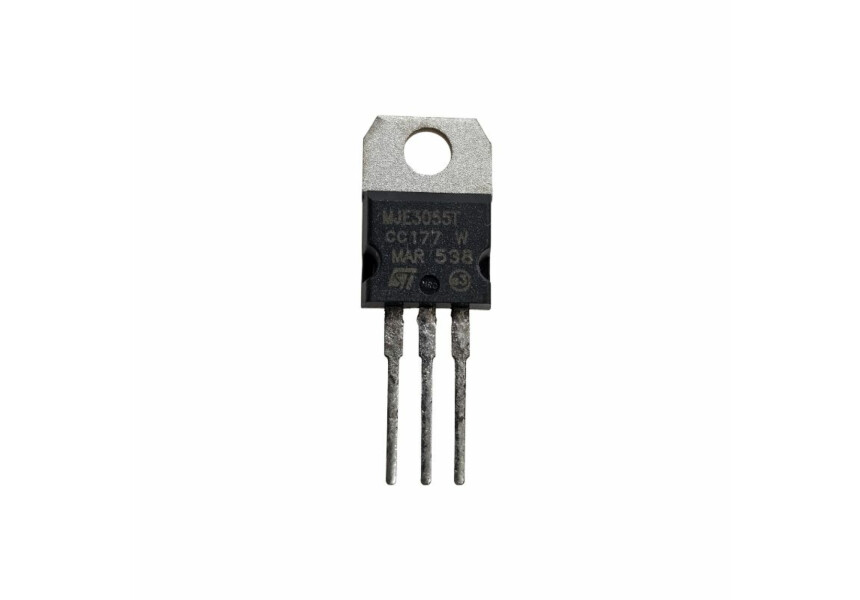

Imagem Meramente Ilustrativa
