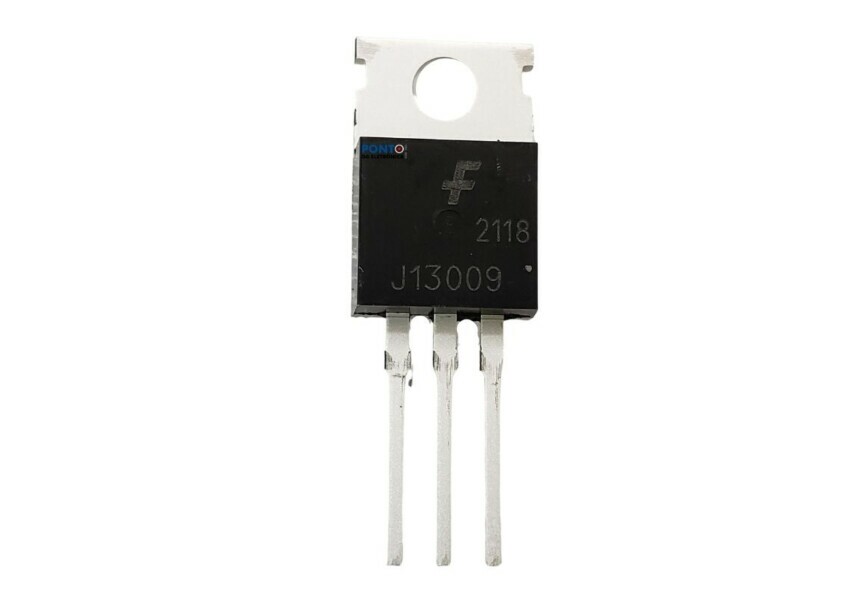

Transistor MJE13009 = J13009

Transistor MJE13009 = J13009
Transistor Bipolar de Junção

Especificações:
Fabricante: Diodes Incorporated
Categoria de produto: Transistores bipolares de junção - BJT
Polaridade do transistor: NPN
Configuração: Single
Coletor - VCEO máx. de voltagem do emissor: 400 V
Coletor VCBO de voltagem básica: 700 V
Emissor - VEBO de tensão de base: 9 V
Corrente do coletor DC máxima: 12 A
Pd - Dissipação de potência: 110000 MW
Produto fT da largura de banda de ganho: 4 MHz
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Tecnologia: Si
Marca: Diodes Incorporated
Coletor DC / Ganho base hfe Min: 8 a 5 A, 5 V
Tipo de Produto: BJTs - Transistores Bipolares
Subcategoria: Transistores

O Transistor MJE13009 = J13009-2 Fairchild é um transistor NPN de potência e alta tensão, amplamente utilizado em fontes chaveadas, nobreaks, inversores, televisores, monitores e equipamentos eletrônicos em geral.
Projetado para oferecer boa capacidade de corrente, rápida comutação e alta confiabilidade, este transistor é muito aplicado no estágio de chaveamento de fontes SMPS.
Seu encapsulamento TO-220 permite boa dissipação térmica, garantindo estabilidade e longa vida útil quando utilizado com dissipador adequado.
Produto indicado para manutenção, reposição e projetos eletrônicos profissionais.

ESPECIFICAÇÕES TÉCNICAS:
Modelo: MJE13009 / J13009-2
Tipo: Transistor NPN de Potência
Fabricante: Fairchild
Encapsulamento: TO-220
Tensão coletor-emissor (Vce): ≈ 400V
Corrente de coletor (Ic): ≈ 12A
Aplicação principal: Fontes chaveadas (SMPS)

APLICAÇÕES TÍPICAS:
Fontes chaveadas
Nobreaks
Inversores
Televisores e monitores
Equipamentos eletrônicos de potência

Para mais informações, entre em contato.
