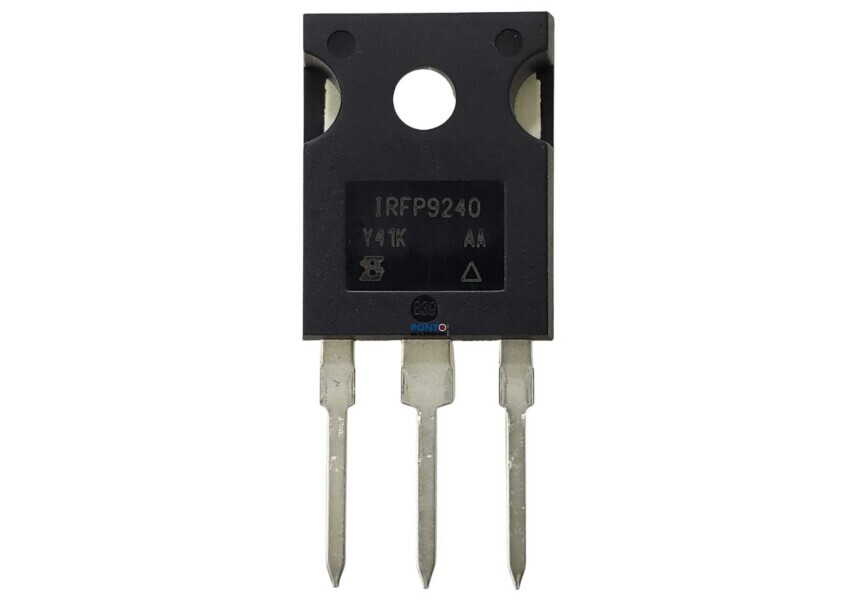

Transistor IRFP9240

Transistor IRFP9240
IRFP9240PBF Mosfet Canal P 200 Volts

Especificações:
Fabricante: Vishay
Categoria de produto: MOSFET
Tecnologia: Si
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-247AC-3
Polaridade do transistor: Canal P
Número de canais: 1 canal
Vds - Tensão de ruptura entre drenagem e fonte: 200 V
Id - Corrente de drenagem contínua: 12 A
Rds On - Fonte de drenagem na resistência: 500 mOhms
Vgs - Voltagem de porta e fonte: - 20 V, + 20 V
Tensão de limite porta e fonte: 2 V
Qg - Carga na porta: 44 nC
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Pd - Dissipação de potência: 150 W
Modo de canal: realce
Embalagem: Vareta
Configuração: Sozinho
Série: IRFP
Tipo de transistor: 1 canal P
Marca: Vishay Semiconductors
Transcondutância em avanço - Mín: 4.2 S
Tempo de queda: 38 ns
Tipo de Produto: MOSFET
Tempo de ascensão: 43 ns
Subcategoria: MOSFETs
Tempo de retardo de desligamento típico: 39 ns
Tempo típico de ativação / retardo: 14 ns

O IRFP9240 / IRFP9240PBF é um transistor MOSFET de potência do tipo canal P, desenvolvido para aplicações que exigem alta eficiência, robustez e excelente capacidade de chaveamento.
Possui encapsulamento TO-247, proporcionando excelente dissipação térmica e permitindo operação com correntes elevadas quando utilizado com dissipador adequado. É amplamente utilizado em amplificadores de áudio, fontes chaveadas, inversores, nobreaks, controle de potência e equipamentos industriais.
A versão PBF (Lead Free) atende normas ambientais, sendo livre de chumbo e compatível com padrões RoHS.

Especificações Técnicas:
Modelo: IRFP9240 / IRFP9240PBF
Tipo: MOSFET Canal P
Encapsulamento: TO-247
Tensão Máxima Dreno-Source (Vds): -200V
Corrente Máxima de Dreno (Id): -12A
Dissipação Máxima: Alta capacidade térmica
Baixa resistência Rds(on)
Alta eficiência de chaveamento
Montagem: Through Hole
Tecnologia Lead Free (PBF)

Pinagem (Vista Frontal):
1️⃣ Gate
2️⃣ Dreno
3️⃣ Source

Aplicações:
Amplificadores de áudio de potência
Fontes chaveadas
Inversores de energia
Nobreaks
Controle de potência
Equipamentos industriais
Projetos eletrônicos de alta corrente

Diferenciais:
Alta capacidade de corrente
Excelente dissipação térmica
Alta confiabilidade operacional
Ideal para amplificadores de áudio
Versão PBF livre de chumbo
Componente amplamente utilizado em eletrônica de potência

Conteúdo da Embalagem:
1 Transistor MOSFET IRFP9240 / IRFP9240PBF

Para mais informações, entre em contato.
