Transistor IRF840

Transistor IRF840
IRF840APBF TO-220 Mosfet 500 Volts Canal N

Especificações:
Fabricante: Vishay
Categoria de produto: MOSFET
Tecnologia: Si
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220-3
Polaridade do transistor: Canal N
Número de canais: 1 canal
Vds - Tensão de ruptura entre drenagem e fonte: 500 V
Id - Corrente de drenagem contínua: 8 A
Rds On - Fonte de drenagem na resistência: 850 mOhms
Vgs - Voltagem de porta e fonte: - 20 V, + 20 V
Tensão de limite porta e fonte: 2 V
Qg - Carga na porta: 63 nC
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Pd - Dissipação de potência: 125 W
Modo de canal: Melhoria
Embalagem: Vareta
Configuração: Sozinho
Série: IRF
Tipo de transistor: 1 canal N
Marca: Vishay Semiconductors
Transcondutância em avanço - Mín: 4,9 S
Tempo de queda: 20 ns
Tipo de Produto: MOSFET
Tempo de ascensão: 23 ns
Subcategoria: MOSFETs
Tempo de retardo de desligamento típico: 49 ns
Tempo típico de ativação / retardo: 14 ns
Aliases de núm de peça: SIHF840-E3
http://www.vishay.com/docs/91065/91065.pdf

O Transistor IRF840PBF é um MOSFET de potência tipo N-Channel desenvolvido para aplicações que exigem alta eficiência e comutação rápida. Com capacidade de suportar tensão de até 500V e corrente de 8A, é amplamente utilizado em fontes chaveadas (SMPS), inversores, conversores DC-DC, e circuitos de controle de motores.
Seu design otimizado proporciona baixa resistência de condução (Rds(on)) e rápida resposta de comutação, resultando em menor dissipação de calor e maior eficiência energética. O modelo IRF840PBF é produzido com tecnologia avançada de encapsulamento TO-220AB, que facilita a dissipação térmica e a montagem em dissipadores de calor.
Além disso, a versão PBF (Lead-Free) indica que o componente é livre de chumbo, atendendo aos padrões ambientais RoHS.

Principais características:
Tipo: MOSFET N-Channel
Modelo: IRF840PBF
Tensão máxima (Vds): 500V
Corrente máxima (Id): 8A
Encapsulamento: TO-220AB
Baixa resistência Rds(on)
Alta velocidade de comutação
Livre de chumbo (RoHS compliant)

Aplicações típicas:
Fontes de alimentação chaveadas (SMPS)
Conversores e inversores de potência
Circuitos de controle de motores
Equipamentos industriais e automação
Aplicações de alta tensão e eficiência energética
Valor Unitário

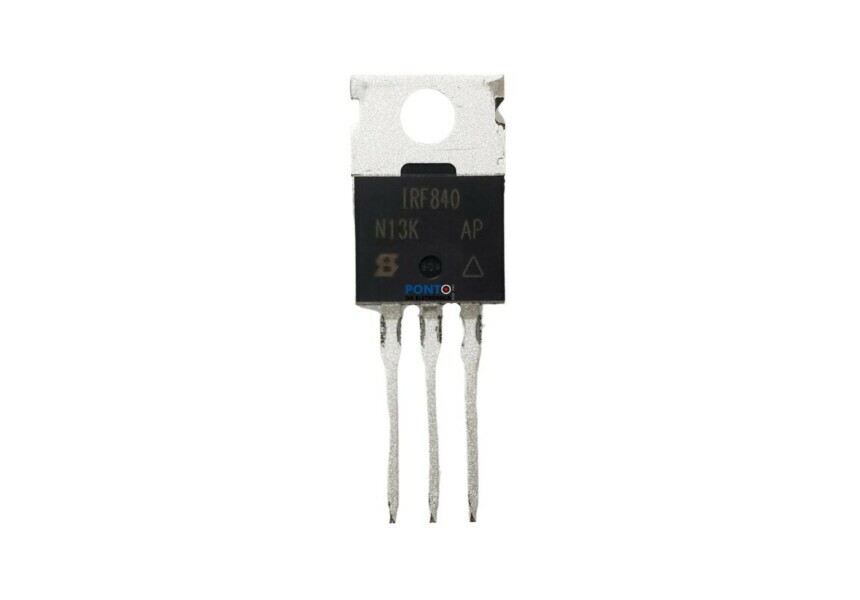

imagem Ilustrativa
