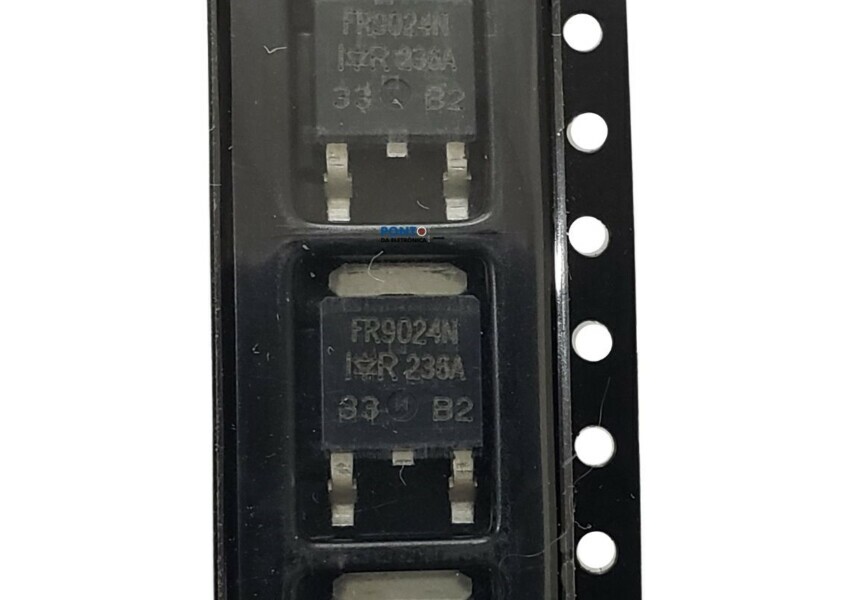

Transistor FR9024N = IRFR9024NPBF Smd

Transistor FR9024N = IRFR9024NPBF Smd
MOSFET

Especificações:
Fabricante: Infineon
Categoria de produto: MOSFET
Tecnologia: Si
Estilo de montagem: SMD / SMT
Caixa / Gabinete: TO-252-3
Polaridade do transistor: Canal P
Número de canais: 1 canal
Vds - Tensão de ruptura entre drenagem e fonte: 55 V
Id - Corrente de drenagem contínua: 11 A
Rds On - Fonte de drenagem na resistência: 175 mOhms
Vgs - Voltagem de porta e fonte: - 20 V, + 20 V
Tensão de limite porta e fonte: 4 V
Qg - Carga na porta: 19 nC
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Pd - Dissipação de potência: 38 W
Modo de canal: realce
Nome comercial: StrongIRFET
Configuração: Single
Altura: 2,3 mm
Comprimento: 6,5 mm
Tipo de transistor: 1 canal P
Largura: 6,22 mm
Marca: Infineon / IR
Tipo de Produto: MOSFET
Subcategoria: MOSFETs

IRFR9024N – MOSFET P-Channel de Potência

Encapsulamento:
Tipo: SMD (Surface-Mount Device)
Pacote: D-Pak (TO-252)

Especificações Elétricas:
Tensão máxima drenador‑fonte (V_DSS): −55 V
Corrente contínua de drenador (I_D): −11 A (a 25 °C)
Resistência drenador‑fonte em condução (R_DS(on)): máx. 0,175 Ω (V_GS = −10 V)
Tensão de limiar de gate (V_GS(th)): entre −2 V e −4 V
Capacitância de entrada (C_iss): máx. 350 pF (a 25 V)
Carga total do gate (Q_g): aproximadamente 12,7 nC (a 10 V)
Potência máxima dissipada (P_tot): 38 W (a 25 °C)
Temperatura máxima de operação (T_j): 150 °C
Tensão máxima de gate‑source (V_GS): ±20 V

Características Técnicas:
Estrutura de célula planar: proporciona uma ampla área operacional segura (SOA)
Otimizado para aplicações com comutação abaixo de 100 kHz: adequado para controle de motores, inversores e fontes chaveadas
Qualificação conforme padrão JEDEC: garante confiabilidade e conformidade com normas industriais
Disponibilidade ampla: disponível através de diversos distribuidores, facilitando o abastecimento

Equivalentes Comuns:
IRFR9024NTRPBF
IRFR9024NTRLPBF
IRFR9024NTRRPBF

Aplicações Típicas:
Controle de motores DC
Inversores de baixa potência
Fontes de alimentação chaveadas (SMPS)
Interruptores de carga
Iluminação LED
Aplicações alimentadas por bateria
Valor Unitario
Imagem Ilustrativa
