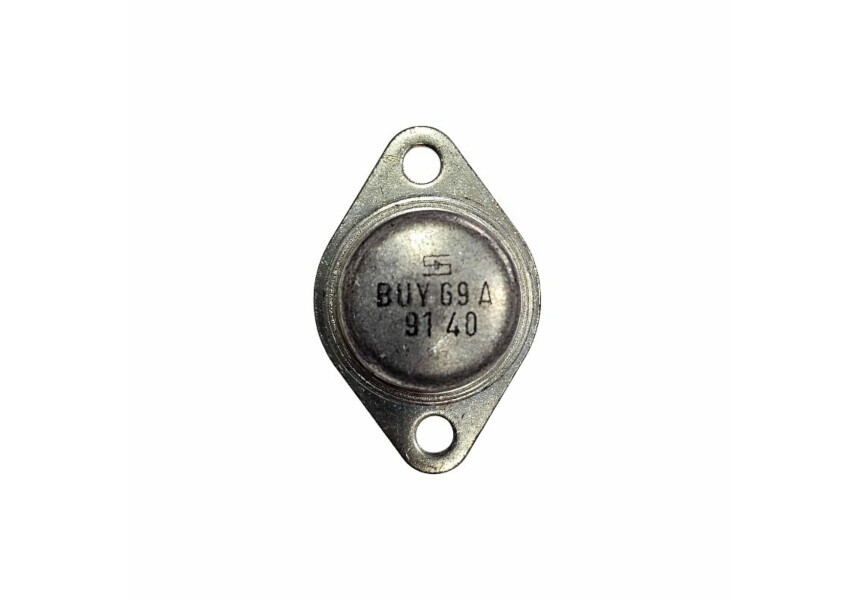

Transistor BUY69A Signetics

O BUY69A é um transistor de potência de silício NPN de alta tensão fabricado por diversas empresas, incluindo Signetics , STMicroelectronics e outras. Ele é alojado em uma caixa de metal JEDEC TO-3 , que é um pacote through-hole conhecido por sua alta capacidade de dissipação de energia.

Principais especificações e aplicações
O BUY69A foi projetado para aplicações que exigem alta tensão, comutação rápida e alta potência. Sua aplicação principal é no estágio de saída de deflexão horizontal de receptores de TV colorida (CTV) . Ele também é usado em reguladores de comutação e outras aplicações industriais de alta tensão.

Aqui estão algumas de suas principais características elétricas:
Polaridade: NPN
Tensão Coletor-Emissor ( $Em_{CEO}$ ): 400V
Tensão Coletor-Emissor ( $Em_{ESSES}$ ): 1000V
Corrente do coletor ( $EU_{C}$ ): 10A
Corrente de pico do coletor ( $EU_{CM}$ ): 15A
Dissipação total de potência ( $P_{para t}$ ): 100W (em $T_{C}$ ≤ 25 °C)
Ganho de corrente CC ( $h_{FE}$ ): 15 (em $Em_{ESSE}$ = 10 V, $EU_{C}$ = 2,5 A)
Frequência de transição ( $f_{T}$ ): 10MHz

O pacote TO-3, com seus dois pinos (base e emissor) e a caixa metálica atuando como coletor, permite uma dissipação de calor eficaz, tornando-o adequado para circuitos de alta potência.
