Transistor BUT11AF Isolado St

Transistor BUT11AF Isolado St

O transistor BUT11AF é um transistor de potência de alta tensão e alta velocidade. É amplamente utilizado em circuitos que exigem uma comutação rápida e segura, como em fontes de alimentação chaveadas e inversores.

Aqui estão os pontos-chave para entender o que ele é e para que serve:
O que significa "Transistor BUT11AF"?
BUT: Esta sigla, assim como a sigla "TIP", é um padrão de nomenclatura para transistores de potência. A família BUT é conhecida por sua capacidade de lidar com alta tensão.
11: O número de série que identifica o modelo dentro da família.
A: Esta letra indica uma variante do componente.
F: Esta é a parte mais importante da sua pergunta. O "F" no final significa "Fullpack" ou "Isolated Package" (Encapsulamento Isolado). Isso quer dizer que o transistor está em um pacote plástico com isolamento elétrico. O pino do coletor, que em transistores comuns de pacote TO-220 é conectado à aba metálica, é eletricamente isolado no BUT11AF.

Encapsulamento Isolado (Isolado St)
O encapsulamento isolado é uma característica crucial para o BUT11AF. A maioria dos transistores de potência vem no pacote TO-220, onde a aba metálica é conectada internamente ao pino do coletor. Isso significa que, para montá-lo em um dissipador de calor, é necessário usar uma mica isolante e um parafuso com bucha, o que pode complicar a montagem e a dissipação de calor.
No caso do BUT11AF, a aba traseira é feita de plástico, fornecendo um isolamento elétrico natural. Isso permite que o transistor seja montado diretamente no dissipador de calor sem a necessidade de isoladores adicionais, o que simplifica o projeto e a montagem, além de reduzir os custos. A sigla "St" pode se referir ao fabricante STMicroelectronics, uma das várias empresas que produzem este componente.

Principais Características Técnicas
Polaridade: Transistor NPN.
Tensão de Coletor-Emissor (VCEO​): Geralmente 450V, o que o torna ideal para circuitos que operam com altas tensões, como a tensão da rede elétrica (110V/220V).
Corrente de Coletor (IC​): Tipicamente 5A, mas com picos de até 10A, permitindo controlar cargas de potência considerável.
Aplicações: Fontes de alimentação chaveadas, inversores, conversores e circuitos de controle de motor.

Em resumo, o BUT11AF é uma escolha robusta para aplicações de alta tensão e comutação rápida, e seu encapsulamento isolado é um diferencial prático que facilita muito a montagem em um dissipador de calor.

Valor Unitário

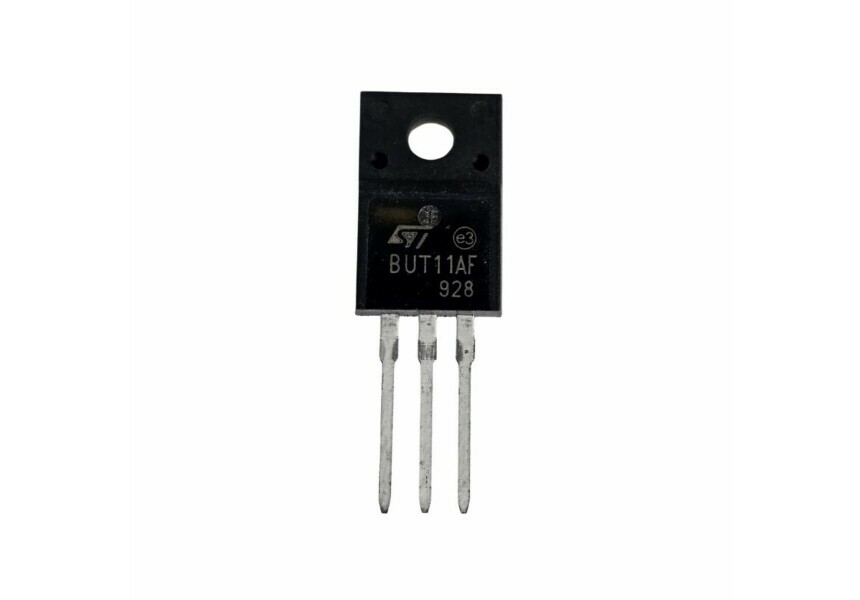

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
