Transistor BUH515 St

Transistor BUH515 St

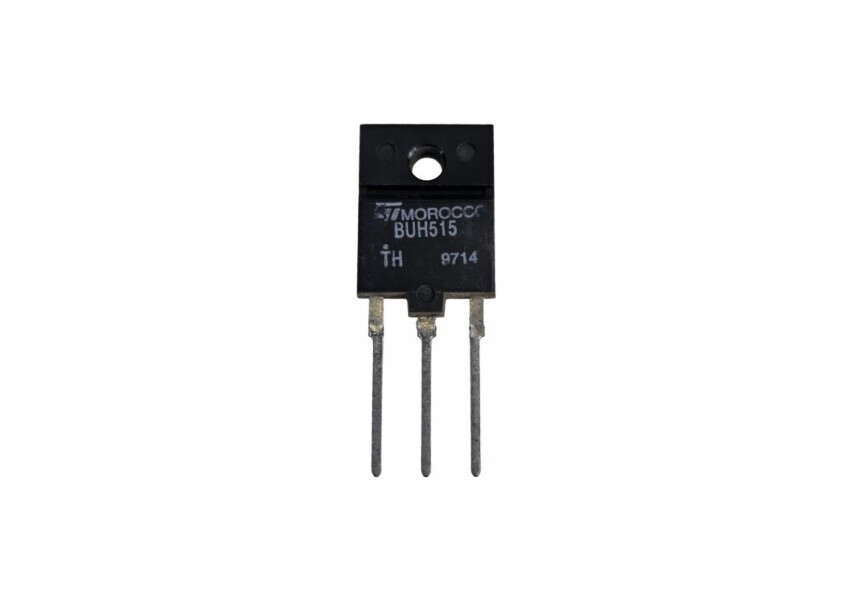

O BUH515 é um transistor NPN de potência de alta tensão e comutação rápida, fabricado pela STMicroelectronics. Ele foi projetado para aplicações que exigem alta performance de comutação, especialmente em circuitos de deflexão horizontal de TVs e monitores antigos de tubo de raios catódicos (CRT).

Principais Características
Transistor de Potência NPN: É um componente semicondutor do tipo NPN, capaz de lidar com altas correntes e tensões.
Alta Tensão: Possui uma capacidade de alta tensão, com uma tensão coletor-emissor (VCEO​) de 700V e tensão coletor-base (VCBO​) de 1500V.
Comutação Rápida: É otimizado para ligar e desligar rapidamente, uma característica essencial para circuitos de deflexão horizontal e fontes de alimentação chaveadas (SMPS).
Corrente de Coletor: A corrente de coletor contínua (IC​) é de 8A, com um pico de até 15A.
Dissipação de Potência: A dissipação total de potência é de 50W.
Invólucro: Geralmente é encontrado em um invólucro do tipo ISOWATT218, que é isolado e facilita a montagem em dissipadores de calor.

Aplicações
O BUH515 foi amplamente utilizado nas seguintes aplicações:
Circuitos de Deflexão Horizontal em TVs e Monitores: Esta é a principal aplicação do transistor, onde ele controlava o movimento do feixe de elétrons para varrer a tela horizontalmente. A necessidade de alta tensão e comutação rápida é crítica nessa função.
Fontes de Alimentação Chaveadas (SMPS): Por ser um transistor de alta tensão e comutação rápida, ele também era adequado para uso em fontes de alimentação chaveadas.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
