Circuito Integrado LM358N National

Circuito Integrado LM358N National

O LM358N da National Semiconductor (hoje Texas Instruments) é, sem dúvida, um dos circuitos integrados mais versáteis e utilizados no mundo da eletrônica. Ele contém dois amplificadores operacionais (Op-Amps) independentes em um único encapsulamento de 8 pinos.

Sua grande fama vem da capacidade de operar com uma fonte de alimentação única (apenas positivo e terra), o que o torna perfeito para projetos com microcontroladores, Arduino e circuitos alimentados por bateria.

Especificações Técnicas
Número de Op-Amps: 2 (Duplo).
Tensão de Alimentação: 3V a 32V.
Fonte simétrica:1.5V a 16V.
Baixo Consumo: Ideal para dispositivos portáteis.
Ganho de Tensão (DC): Aproximadamente 100 dB.
Largura de Banda: 1 MHz.
Encapsulamento: DIP-8 (versão "N").
Pinagem (Pinout)
Diferente de CIs lógicos, o LM358 divide seus pinos entre os dois amplificadores internos:
Output 1: Saída do primeiro amplificador.
Inverting Input 1 (-): Entrada inversora do canal 1.
Non-inverting Input 1 (+): Entrada não inversora do canal 1.
V- (GND): Negativo ou Terra.
Non-inverting Input 2 (+): Entrada não inversora do canal 2.
Inverting Input 2 (-): Entrada inversora do canal 2.
Output 2: Saída do segundo amplificador.
V+ (VCC): Alimentação positiva.

Aplicações Comuns
O LM358 é como um "canivete suíço":
Amplificação de Sensores: Aumentar o sinal fraco de um microfone ou sensor de temperatura para que um Arduino consiga ler.
Comparador de Tensão: Comparar duas voltagens e ligar uma saída (ex: acender um LED quando a luz do ambiente diminuir).
Filtros Ativos: Limpar ruídos de sinais de áudio ou dados.
Osciladores: Gerar ondas quadradas ou triangulares.

Por que ele é tão popular?
Flexibilidade de Tensão: Ele funciona bem tanto em $5V$ (padrão digital) quanto em sistemas de 12V ou 24V.
Saída próxima ao Terra: Em fontes únicas, a tensão de saída pode chegar bem perto de 0V (GND), o que nem todo amplificador operacional consegue fazer.
Robustez: É um componente muito tolerante a erros e fácil de encontrar em qualquer loja de eletrônica.

Valor Unitário

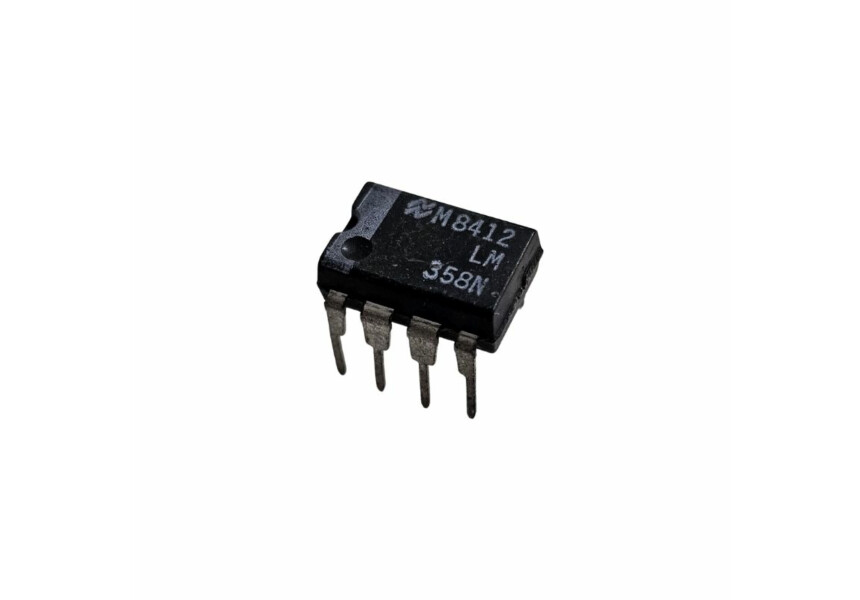

Imagem Meramente Ilustrativa
