O BT149B não é um transistor comum, mas sim um tipo de tiristor, mais especificamente um SCR (Silicon Controlled Rectifier) de "porta sensível" (sensitive gate). A designação "B" geralmente se refere à tensão de comutação do componente.

O que é um SCR?
Um SCR é um componente semicondutor que atua como uma chave eletrônica de alta velocidade. A principal diferença entre um SCR e um transistor é a sua operação:
Transistor: É usado para amplificar sinais ou para comutar cargas (ligar/desligar), e o controle é constante. Você precisa manter uma corrente na base para que ele permaneça ligado.
SCR: Ele "trava" no estado ligado. Uma pequena corrente de pulso aplicada à sua "porta" (gate) o liga, e ele permanece conduzindo a corrente mesmo depois que o pulso da porta é removido. Para desligá-lo, a corrente principal que passa por ele deve cair abaixo de um nível mínimo (conhecido como corrente de holding).

Características do BT149B
Porta Sensível: Esta é uma característica chave. O BT149B precisa de uma corrente de porta muito baixa para ser ativado. Isso o torna ideal para ser controlado diretamente por circuitos lógicos de baixa potência, como microcontroladores, sem a necessidade de circuitos de acionamento complexos.

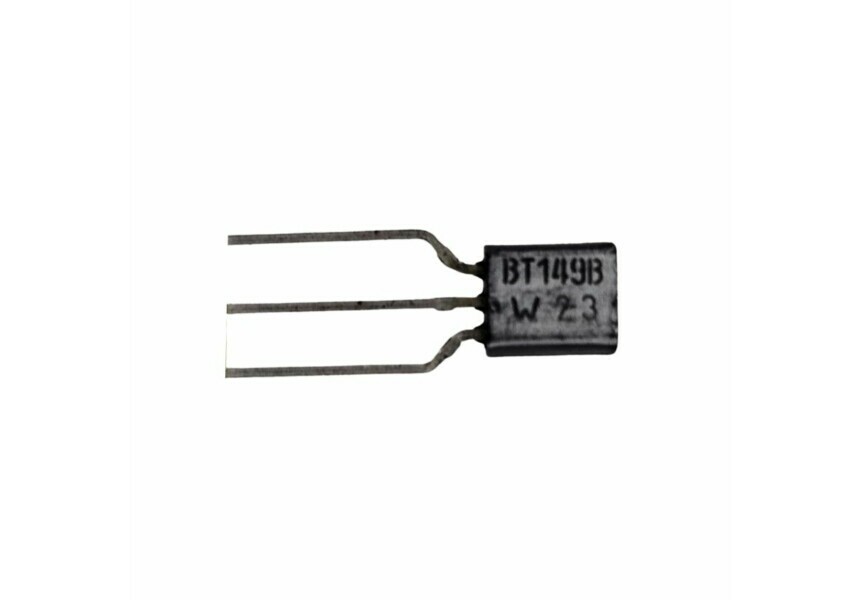

Encapsulamento: Ele vem no pacote TO-92 (ou SOT-54), que é um encapsulamento de plástico pequeno e de fácil montagem em placas de circuito.
Tensão e Corrente: As características podem variar um pouco entre os fabricantes, mas, em geral, o BT149B pode suportar:
Tensão de pico de até 200V no estado "off" (desligado).
Corrente RMS (Root Mean Square) de até 0.8A.
Corrente de porta necessária para o disparo (trigger) de apenas 200µA.

Aplicações Comuns
O BT149B é ideal para aplicações de comutação e controle de fase, especialmente quando se lida com cargas de média potência. Ele é frequentemente usado em:
Circuitos de disparo de flashes: Onde um pulso rápido é necessário para ligar uma lâmpada.
Controle de velocidade de pequenos motores AC.
Dimmers para lâmpadas.
Circuitos de controle de potência em geral.
