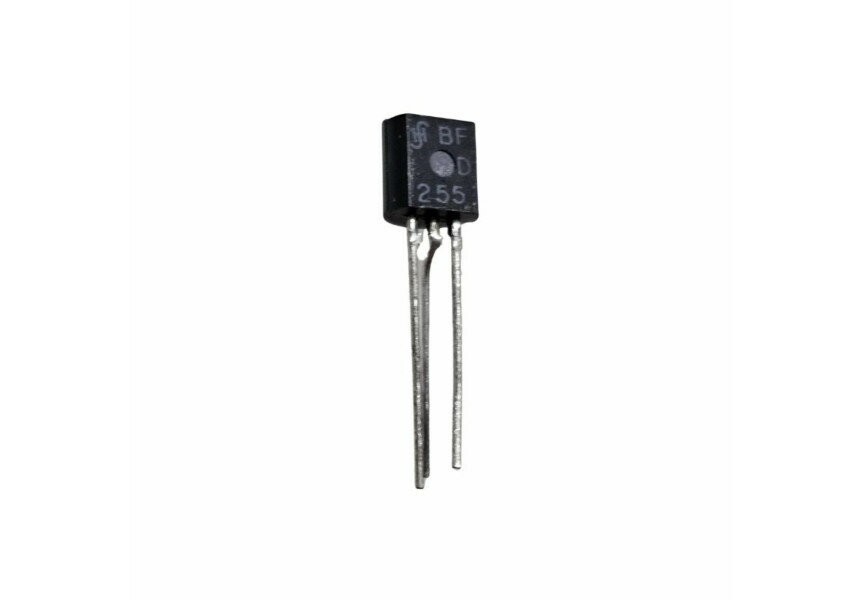

Transistor BF255 Siemens
O BF255 é um transistor de junção bipolar (BJT) de silício de média potência, projetado especificamente para atuar como um driver de vídeo em estágios de saída de vídeo (saída de luminância e cor) em televisores coloridos antigos e monitores CRT.
Embora o fabricante original fosse a Siemens, ele também foi produzido por outras empresas sob o mesmo código.
Principais Características do BF255
| Característica | Valor Típico | Descrição |
| Tipo | NPN | Transistor de junção bipolar com polaridade NPN. |
| Encapsulamento | TO-126 | Encapsulamento de plástico projetado para dissipação de calor moderada (semelhante ao BC337, mas com abas maiores). |
| Tensão Coletor-Emissor (Vceo) | 300V | Alta tensão de operação, crucial para circuitos de vídeo. |
| Corrente Máxima de Coletor (Ic) | 100 mA | Corrente de coletor de média a baixa. |
| Potência Máxima (Ptot) | 1,2 polegadas | Capacidade de dissipação de potência. |
| Ganho (hFE) | 25 a 250 | O ganho (beta) varia dependendo do ponto de operação. |
| Frequência de Transição (fT) | 60 MHz | Frequência máxima de operação. |
Aplicações Típicas
O BF255 foi otimizado para as seguintes funções:
Driver de Estágio de Saída de Vídeo (CRT): Sua principal aplicação. A alta tensão $V_{CEO}$de 300 V era necessária para modular o feixe de elétrons em tubos de raios catódicos (CRT) de televisores.
Amplificadores de Alta Tensão: Usado em outros circuitos onde uma alta tensão de operação é necessária, com uma corrente de coletor relativamente baixa.
Circuitos de Comutação (Switching): Em aplicações de média potência e alta tensão
Observação de Substituição
Devido ao desuso da tecnologia CRT, o transistor BF255 é considerado obsoleto, mas ainda pode ser encontrado no mercado de reposição. Ao buscar um substituto (como o BF461 ou BF487), é fundamental garantir que o transistor de reposição também tenha a alta tensão e a frequência de transição adequadas para as aplicações de vídeo.
Valor Unitário
Imagem Meramente Ilustrativa
