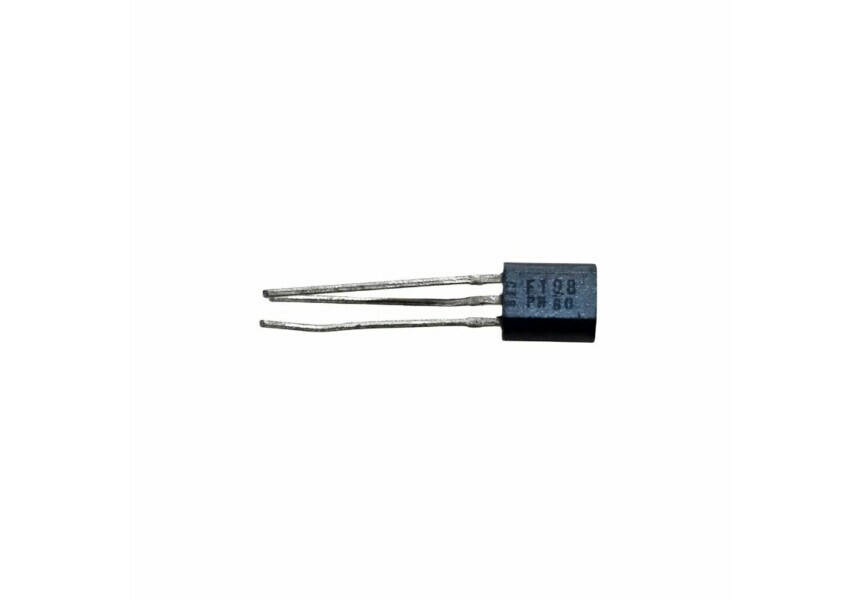

Transistor BF198 Philips
O BF198 é um Transistor Bipolar de Junção (BJT) NPN de Silício, especificamente projetado para aplicações de Radiofrequência (RF).
Originalmente fabricado pela Philips (agora NXP Semiconductors e outros fabricantes), ele é caracterizado por sua baixa capacitância de realimentação, o que o torna ideal para estágios amplificadores de Frequência Intermediária (FI) e outras aplicações em circuitos de rádio e TV.
Especificações e Características Principais
O BF198 é um transistor de baixa potência e alta frequência.
| Característica | Símbolo | Valor Típico | Unidade |
| Polaridade | NPN | ||
| Encapsulamento | TO-92 (Plástico) | ||
| Tensão Coletor-Emissor Máx | 30 | Em | |
| Corrente de Coletor Máx | 25 | m.a. | |
| Dissipação de Potência Máx | 300 a 500 | mW | |
| Frequência de Transição (Ganho-Banda) | $\approx 400$ | MHz | |
| Ganho de Corrente DC | 27 a 80 (Mínimo/Típico) | ||
| Capacitância de Realimentação | 0,22 | pF |
Aplicações Típicas
O BF198 é um transistor clássico usado em:
Amplificadores de FI (Frequência Intermediária) em receptores de TV e rádio, especialmente nos estágios que requerem controle de ganho automático (AGC).
Circuitos de RF e VHF (Very High Frequency) .
Osciladores de baixa potência na faixa de VHF.
Pinagem (TO-92)
A pinagem padrão para o transistor BF198 no encapsulamento TO-92, olhando para a face plana, é:
Emissor (E)
Base (B)
Coletor (C)
Valor Unitário
Imagem Ilustrativa
Para mais informações, entre em contato.
