Transistor BF183

Transistor BF183

O BF183 é um transistor de junção bipolar (BJT) , especificamente um transistor de pequeno sinal RF (Radiofrequência) de silício NPN .
Visão geral do transistor BF183
O prefixo "BF" geralmente indica um transistor projetado para aplicações de RF ou alta frequência , particularmente nas convenções de nomenclatura europeias (embora seja amplamente utilizado).

Principais características:
Polaridade: É um transistor NPN , o que significa que seu coletor e emissor são feitos de material semicondutor tipo N, e a base é tipo P. Para ligá-lo, uma corrente positiva precisa fluir para a base.
Material: É feito de silício , o material padrão para a maioria dos transistores modernos.
Aplicação: O BF183 foi projetado principalmente para aplicações de RF e VHF (Frequência Muito Alta) . Isso o torna adequado para:
Amplificadores de baixo ruído (LNAs): usados para amplificar sinais de rádio muito fracos sem adicionar ruído significativo.
Osciladores: Circuitos que geram sinais eletrônicos repetitivos.
Mixers: Circuitos que combinam dois ou mais sinais para produzir um novo sinal em uma frequência diferente.
Estágios de entrada de receptores de TV e rádio: onde ele lidaria com a amplificação inicial do sinal de transmissão de entrada.
Tipo de encapsulamento: Normalmente encontrado em uma lata de metal TO-72 . Este encapsulamento pequeno e hermeticamente fechado é frequentemente usado para transistores de RF devido às suas boas propriedades de blindagem e adequação para circuitos de alta frequência.

Especificações típicas (os valores podem variar ligeiramente entre os fabricantes, verifique sempre a folha de dados):
Tensão Coletor-Emissor (VCEO): Em torno de 20V a 25V. Isso indica que é um transistor de baixa a média tensão.
Corrente de Coletor (CI): Normalmente de 15mA a 20mA . Isso confirma que se trata de um transistor de pequeno sinal, projetado para aplicações de baixa potência.
Dissipação de Potência (PC): Cerca de 150mW . Essa baixa potência reforça sua natureza de sinal fraco.
Frequência de Transição (fT): Este é um parâmetro crucial para transistores de RF, indicando a frequência na qual o ganho de corrente do transistor cai para a unidade. Para o BF183, normalmente fica em torno de 650MHz a 800MHz . Essa alta fT confirma sua capacidade para aplicações em VHF e até mesmo em algumas UHF (Ultra High Frequency).
Em resumo, o BF183 é um transistor NPN de silício especializado, adequado para amplificação de pequenos sinais de alta frequência (RF/VHF) e tarefas de comutação em aplicações como equipamentos de rádio e TV.
Valor Unitário

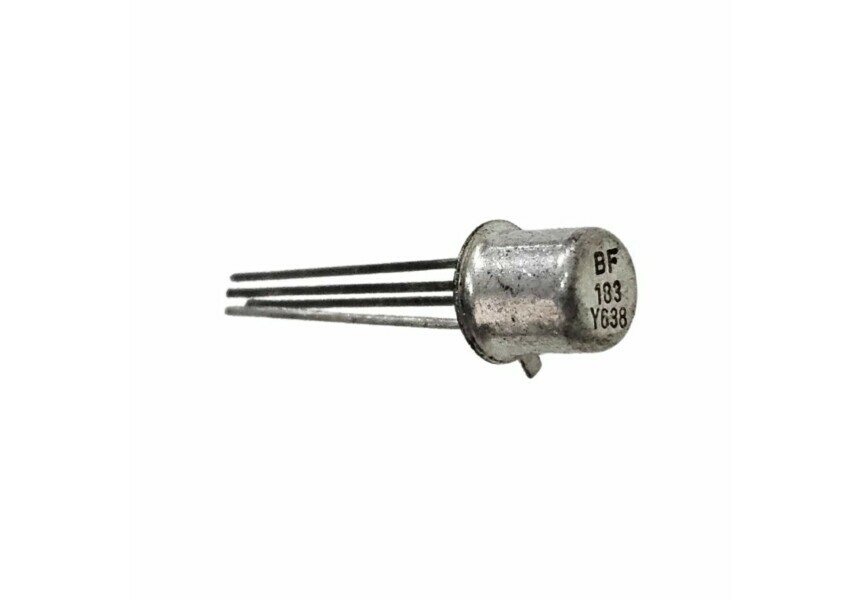

Imagem Meramente Ilustrativa

Para mais informações, entre em contato
