Transistor BC559B

Transistor BC559B
Transistor Bipolar de Junção

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Transistores bipolares de junção - BJT
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-92-3
Polaridade do transistor: PNP
Configuração: Single
Coletor - VCEO máx. de voltagem do emissor: - 30 V
Coletor VCBO de voltagem básica: - 30 V
Emissor - VEBO de tensão de base: - 5 V
Tensão de saturação do coletor - emissor: - 250 mV
Corrente do coletor DC máximo: - 0,1 A
Pd - Dissipação de potência: 500 mW
Produto fT da largura de banda de ganho: 150 MHz
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Embalagem: Bulk
Altura: 5,33 mm
Comprimento: 5,2 mm
Tecnologia: Si
Largura: 4,19 mm
Marca: ON Semiconductor / Fairchild
Tensão do coletor contínua: - 0.1 A
Tipo de Produto: BJTs - Transistores Bipolares
Subcategoria: Transistores

O BC559B é um transistor bipolar PNP de silício, projetado para aplicações de baixo ruído e uso geral, sendo amplamente utilizado em circuitos de amplificação de áudio, controle de sinais e interfaces eletrônicas.
A classificação “B” indica uma faixa intermediária de ganho (hFE), oferecendo bom equilíbrio entre estabilidade e desempenho elétrico.
É bastante empregado em equipamentos de áudio, pré-amplificadores, circuitos de controle e projetos eletrônicos diversos.
Seu encapsulamento compacto permite fácil montagem em placas eletrônicas, sendo ideal para manutenção, reposição e desenvolvimento de projetos eletrônicos.

ESPECIFICAÇÕES TÉCNICAS:
Tipo: Transistor Bipolar (BJT)
Polaridade: PNP
Tensão coletor-emissor (VCEO): 45 V
Corrente de coletor (IC): 100 mA
Classificação de ganho: Grupo B
Encapsulamento: TO-92
Material: Silício

APLICAÇÕES COMUNS:
Amplificadores de áudio
Pré-amplificadores
Circuitos de controle
Equipamentos eletrônicos diversos
Projetos e manutenção eletrônica
Valor Unitário

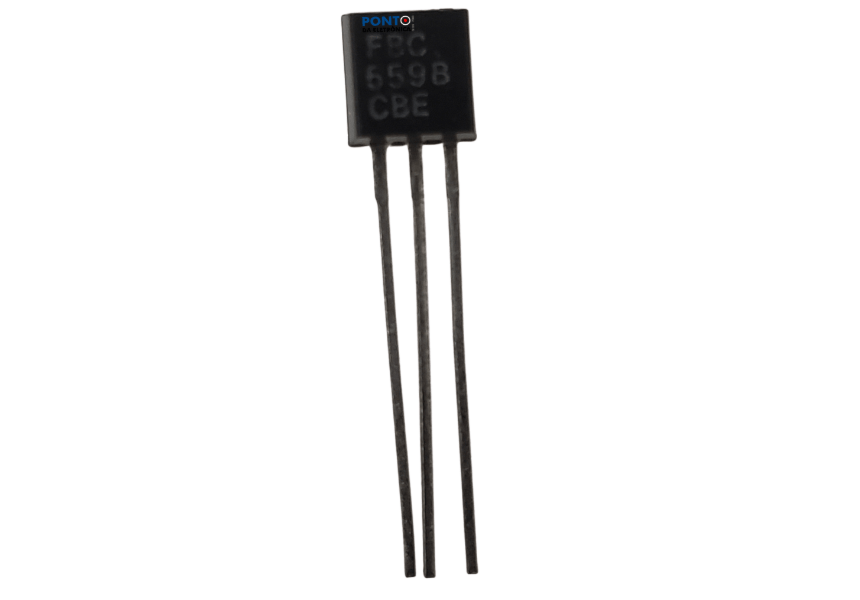

Imagem Ilustrativa

Para mais informações, entre em contato.
