Transistor BC369

Transistor BC369
Transistor Bipolar de Junção

Especificações:
Fabricante: Diodos Incorporados
Categoria de produto: Transistor bipolar de junção - BJT
Estilo de montagem: Através do Orifício
Caixa / Gabinete: TO-92-3
Polaridade do transistor: PNP
Configuração: ÚNICO
Coletor - VCEO máx. de voltagem do emissor: 20V
Coletor VCBO de voltagem básica: 25V
Emissor - VEBO de tensão de base: 5V
Tensão de saturação do coletor - emissor:- 0.5V
Corrente do coletor DC máxima: 1A
Pd - Dissipação de potência: 625mW
Produto fT da largura de banda de ganho: 65MHz
Temperatura operacional mínima: - 55C
Temperatura operacional máxima: + 150C
hFE máx. de ganho de corrente DC: 50at 5mA, 10V
Altura: 4.01mm
Comprimento: 4.77mm
Tecnologia: Si Largura: 2.41mm
Tensão do coletor contínua: 1.5A
Tipo de Produto: BJTs - Bipolar
Transistor Subcategoria: Transistor

O BC369 é um transistor de junção bipolar PNP (BJT) projetado para amplificação de média potência e aplicações de comutação .
Aqui estão algumas características e usos principais:

Principais características:
Polaridade: PNP
Tensão coletor-emissor (VCEO): -20V (algumas folhas de dados mencionam -25V)
Corrente de coletor contínua (CI): -1A (algumas fontes mencionam até -1,5A)
Dissipação de potência (Ptot): Normalmente em torno de 800mW (a uma temperatura ambiente de 25 °C)
Embalagem: Normalmente encontrada em uma embalagem plástica TO-92 (SOT54), que é um componente passante.
Frequência de transição (fT): Em torno de 65 MHz (algumas fontes mencionam até 250MHz, o que pode se referir a variantes ou fabricantes específicos).
Ganho de corrente CC (hFE): varia dependendo do ponto de operação, mas os valores típicos estão na faixa de 50 a 375.

Aplicações comuns:
Comutação de uso geral: é adequada para controlar pequenas cargas, como LEDs, relés ou motores de baixa potência, devido à sua capacidade de comutação rápida.
Amplificação:
Pré-amplificadores de áudio: usados ​​em circuitos de áudio onde baixo ruído e alto ganho são importantes.
Estágios de amplificadores de áudio: podem ser encontrados em vários estágios de amplificadores de áudio.
Amplificação de RF: Sua capacidade de operar em frequências relativamente altas o torna adequado para circuitos de RF e osciladores.
Reguladores de tensão: podem ser usados ​​em reguladores de tensão lineares.
Interruptores de linha de alimentação e de lado alto.
Drivers MOSFET.
Circuitos de sensores.
Circuitos osciladores: Gerando sinais de frequência estáveis.
Circuitos de proteção: podem ser usados ​​para proteção ESD, proteção contra inversão de polaridade e proteção de carga indutiva.
Transistor complementar:
O complemento NPN do BC369 é o BC368
Valor Unitário

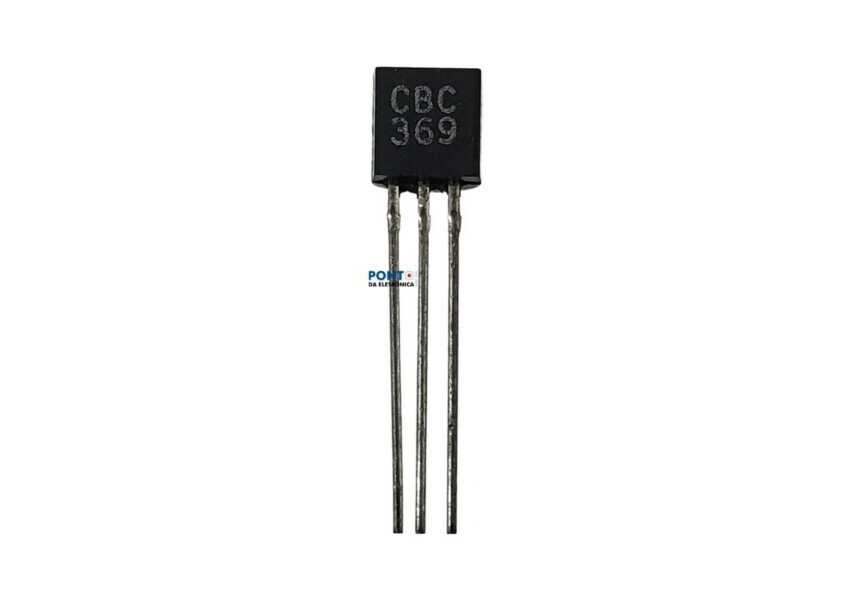

Imagem Meramente Ilustrativa
