Transistor BC328-25 Siemens

Produto: Em estoque

SKU

014102

0 avaliações

Pular para o final da Galeria de imagens

Saltar para o início da Galeria de imagens

Detalhes do produto

Mais informações

Transistor BC328-25 Siemens

O BC328-25 é um transistor epitaxial de silício PNP frequentemente utilizado em aplicações de comutação e amplificação. O sufixo "-25" normalmente indica a tensão de ruptura máxima do coletor-emissor. $(Em_{CEO})$ e às vezes um ganho específico de corrente CC ( $h_{FE}$ ) intervalo (também conhecido como grupo de ganho).
A Siemens Semiconductor foi uma das fabricantes desta peça, mas versões semelhantes são produzidas por outras empresas, como Diotec e Fairchild/onsemi.

Especificações principais (Siemens/Geral)
As especificações abaixo são típicas do BC328-25, mas você deve sempre consultar a folha de dados específica do fabricante (por exemplo, a versão Siemens) para trabalhos de design críticos.

Parâmetro	Valor	Unidade	Descrição
Polaridade	PNP	-	Positivo- $\text{N}$negativo-$\text{P}$ Transistor de junção bipolar ( $BJT$ )
Tensão Coletor-Emissor $(Em_{CEO})$	$- 25$	$Em$	Tensão máxima entre coletor e emissor (com base aberta)
Corrente de Coletor $(EU_{C})$	$- 800$	$m.a.$	Corrente máxima contínua do coletor
Dissipação de energia $(P_{para t})$	$625$	$mW$	Potência máxima que o transistor pode dissipar
Pacote	$TO-92$	-	Embalagem plástica comum com furo passante
Ganho de corrente CC $(h_{FE})$	$160$ para $400$	-	Faixa de ganho de corrente (para a versão "-25" ou "B")
Frequência de transição $(f_{T})$	$100$	$MHz$	Medida do desempenho de alta frequência do transistor

Pinagem (Pacote TO-92)
Ao visualizar a face plana do $TO-92$ pacote com os fios apontando para baixo, a pinagem é normalmente:
Coletor
Base
Emissor

Valor Unitário

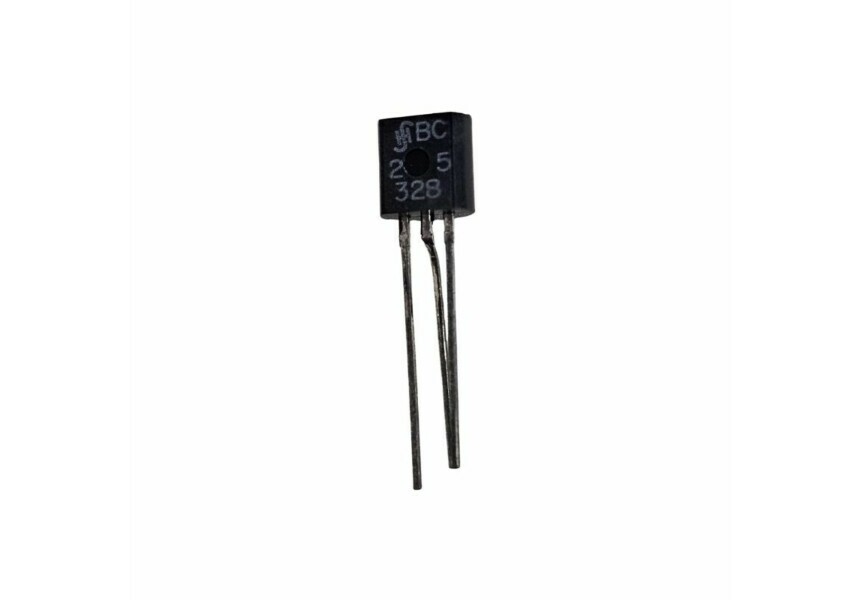

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
