Transistor 2SD2137

Transistor 2SD2137
Transistor Bipolar de Junção

Especificações:
Fabricante: Panasonic
Categoria de produto: Transistor bipolar de junção - BJT
Tecnologia: Si
Marca: Panasonic
Tipo de Produto: BJTs
Transistor Bipolar

O 2SD2137 é um transistor planar de difusão tripla NPN de silício projetado principalmente para aplicações de amplificação de potência . Ele é fabricado por empresas como a Panasonic Semiconductor e outras.

Aqui estão algumas características e usos principais:

Principais características:

Tipo: Transistor de junção bipolar NPN (BJT)
Pacote: Normalmente encontrado em um pacote TO-220, que permite a dissipação de calor
Alta taxa de transferência de corrente direta (hFE): Isso indica boa amplificação de corrente e geralmente tem linearidade satisfatória.
Baixa tensão de saturação do coletor para o emissor (VCE(sat)): Isso significa que ele liga eficientemente e tem baixa perda de potência quando totalmente conduzido.
Par complementar: geralmente é listado como complementar ao 2SB1417 e ao 2SB1417A (que seriam transistores PNP).
Especificações típicas (podem variar ligeiramente de acordo com o fabricante, consulte a folha de dados para obter valores exatos):
Tensão base do coletor (VCBO): Cerca de 60V (algumas variantes como 2SD2137A podem ter valores mais altos, por exemplo, 80V)
Tensão coletor-emissor (VCEO): Cerca de 60V
Corrente do coletor (CI): Normalmente 3A (algumas fontes mencionam até 10A ou 15A para aplicações específicas, mas 3A é uma classificação comum para amplificação de potência)
Dissipação de energia (DP): Cerca de 15W (a uma temperatura de junção de 25°C)
Ganho de corrente CC (hFE): pode variar de 70 a 320, com diferentes classificações (por exemplo, Q, P, O).
Frequência de transição (fT): Cerca de 30MHz

Aplicações comuns:
Amplificação de potência: Este é seu uso principal pretendido, provavelmente em amplificadores de áudio ou outros estágios de potência.
Circuitos de alimentação: Devido às suas capacidades de processamento de energia.
Circuitos de controle de motores: Para comutação e acionamento de motores.
Aplicações gerais de comutação de alta corrente.
Valor Unitário

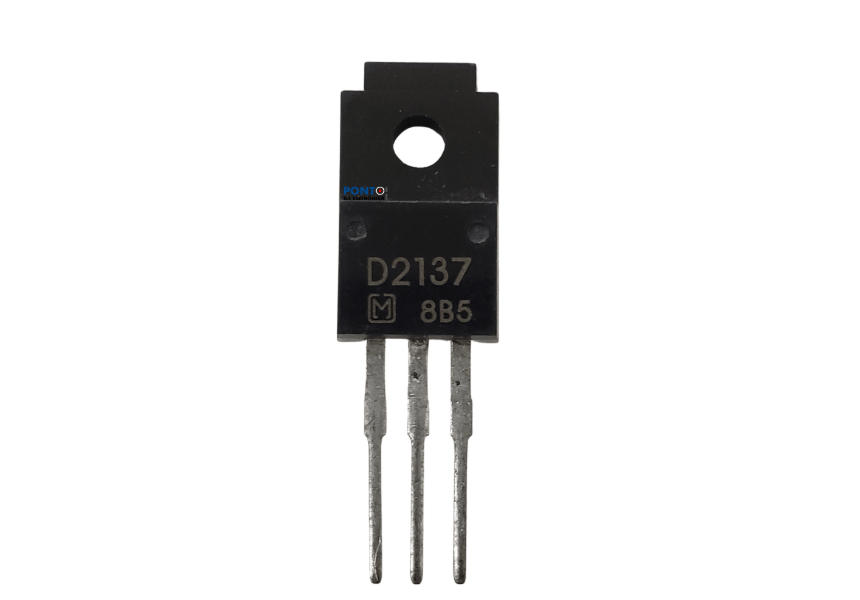

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
