Transistor 2SC5707

Transistor 2SC5707
Transistor Bipolar de Junção NPN 8 Amperes 50 Volts

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Transistores bipolares de junção - BJT
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-251-3
Polaridade do transistor: NPN
Configuração: Sozinho
Coletor - VCEO máx. de voltagem do emissor: 50V
Coletor VCBO de voltagem básica: 100V
Emissor - VEBO de tensão de base: 6V
Tensão de saturação do coletor - emissor: 160mV, 110mV
Corrente do coletor DC máximo: 11A
Pd - Dissipação de potência: 15W
Produto fT da largura de banda de ganho: 330MHz
Temperatura operacional mínima: - 55C
Temperatura operacional máxima: + 150C
Série: 2SC5707
Embalagem: Vareta
Tecnologia: Si
Marca: ON Semiconductor
Tensão do coletor contínua: 8A
Coletor DC /
Ganho base hfe Min: 200
Tipo de Produto: BJTs - Transistores Bipolares
Subcategoria: Transistores

O 2SC5707 é um Transistor de Junção Bipolar (BJT) , especificamente do tipo NPN , fabricado por empresas como a ON Semiconductor (anteriormente parte da Sanyo). Ele foi projetado para aplicações de comutação de alta corrente .

Aqui está um resumo de suas principais características e usos comuns:

Principais características:
Tipo de transistor: Transistor de junção bipolar NPN (BJT)
Tensão coletor-emissor (VCEO): 50V (o que significa que pode suportar até 50 volts entre o coletor e o emissor em um estado ativo).
Corrente do coletor (CI): 8A (capaz de suportar até 8 amperes de corrente contínua através do coletor).
Baixa Tensão de Saturação Coletor-Emissor (VCE(sat)): Esta é uma característica crucial para aplicações de comutação. Uma baixaEmCE ( s a t )​significa que quando o transistor está totalmente "ligado" (saturado), há uma queda de tensão mínima nele, levando a menos dissipação de energia e maior eficiência.
Comutação de alta velocidade: projetada para aplicações que exigem tempos rápidos de ativação e desativação.
Alta dissipação de potência permitida: pode dissipar uma quantidade significativa de calor, permitindo uma operação robusta em aplicações exigentes.
Pacote: comumente encontrado em pacotes de montagem em superfície TO-251 (IPAK) ou TO-252 (DPAK/TP-FA), que são adequados para aplicações de energia devido à sua capacidade de dissipar calor.
Produto de ganho de largura de banda (fT): Em torno de 330MHz, indicando sua capacidade de operar em frequências mais altas, embora seu foco principal não seja a amplificação de alta frequência, mas sim a comutação rápida.

Aplicações comuns:
A combinação de alta capacidade de corrente, baixa tensão de saturação e alta velocidade de comutação do 2SC5707 o torna adequado para uma variedade de aplicações de controle e gerenciamento de energia, incluindo:
Conversores CC/CC: Usados ​​como elementos de comutação para converter eficientemente níveis de tensão CC.
Drivers de relé: ideais para ligar e desligar relés devido ao seu manuseio de corrente e velocidade de comutação.
Drivers de lâmpada: para controlar o estado ligado/desligado ou o brilho das lâmpadas.
Drivers de motor: podem ser usados ​​para acionar motores CC, controlando sua velocidade e direção.
Circuitos de Flash: Utilizados em circuitos de flash de câmeras ou outras aplicações que exigem uma rápida explosão de alta corrente.
Outras aplicações de comutação de alta corrente: qualquer circuito em que uma alta corrente precisa ser ligada ou desligada rapidamente.
Valor Unitário

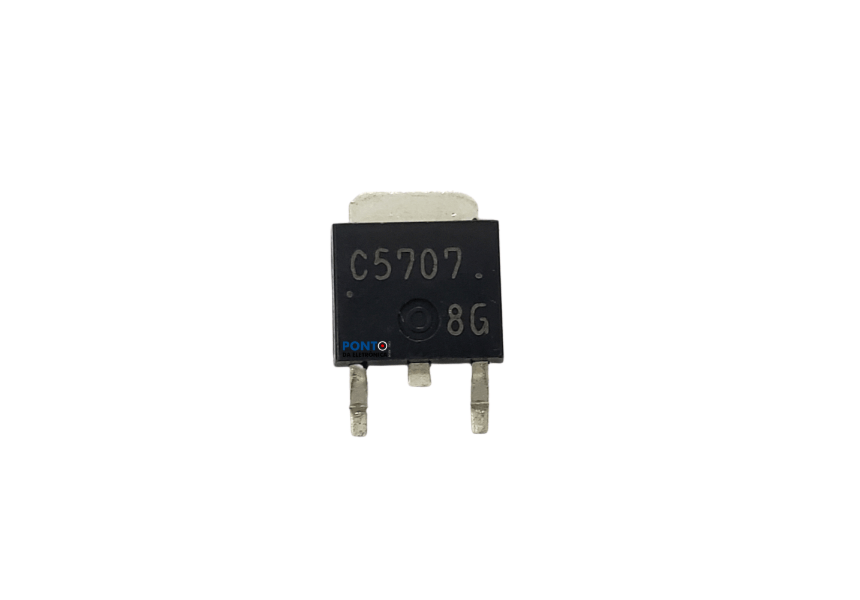

Imagem Meramente Ilustrativa
