Transistor 2SC3319

Transistor 2SC3319 TO-3

O 2SC3319 é um transistor de junção bipolar (BJT) .
Veja aqui uma análise do que isso significa e suas características típicas:

Visão geral do transistor 2SC3319
O prefixo "2SC" é uma designação comum para transistores de silício NPN na convenção de nomenclatura do Padrão Industrial Japonês (JIS). Isso nos diz imediatamente algumas coisas:
Tipo: É um transistor de junção bipolar NPN . Isso significa que possui um coletor tipo N, uma base tipo P e um emissor tipo N. Para conduzir, uma tensão positiva precisa ser aplicada à base em relação ao emissor.
Material: É feito de silício , que é o material semicondutor mais comum para transistores atualmente, conhecido por sua boa estabilidade de temperatura e eficiência.

Características e aplicações típicas
Com base em folhas de dados comuns para o 2SC3319, ele geralmente é um transistor de comutação de alta tensão e alta velocidade . Isso o torna adequado para aplicações que exigem comutação rápida de potência significativa. Algumas aplicações comuns incluem:
Reguladores de comutação: usados em fontes de alimentação para converter e regular eficientemente a tensão CC.
Aplicações de comutação de alta tensão: onde os circuitos precisam ligar e desligar altas tensões rapidamente.
Conversores CC-CC: Dispositivos que convertem uma tensão CC de um nível para outro.
Ignitores eletrônicos: Em sistemas de ignição automotivos ou industriais mais antigos.

Especificações principais (típicas, sempre consulte uma folha de dados específica para obter valores exatos):
Polaridade: NPN
Tensão Coletor-Emissor (VCEO): Geralmente em torno de 400V a 600V. Este é um indicador importante de sua capacidade de alta tensão.
Corrente do Coletor (CI): Normalmente na faixa de 10 A a 15 A. Isso indica que ele pode suportar correntes significativas.
Dissipação de energia (PC): Pode ser bem alta, geralmente acima de 100 W, refletindo seu uso em aplicações de energia.
Tipo de pacote: comumente encontrado em pacotes de energia como TO-3 (um pacote de lata de metal) ou TO-3P (um pacote de energia de plástico), projetado para dissipar calor de forma eficaz.
Valor Unitário

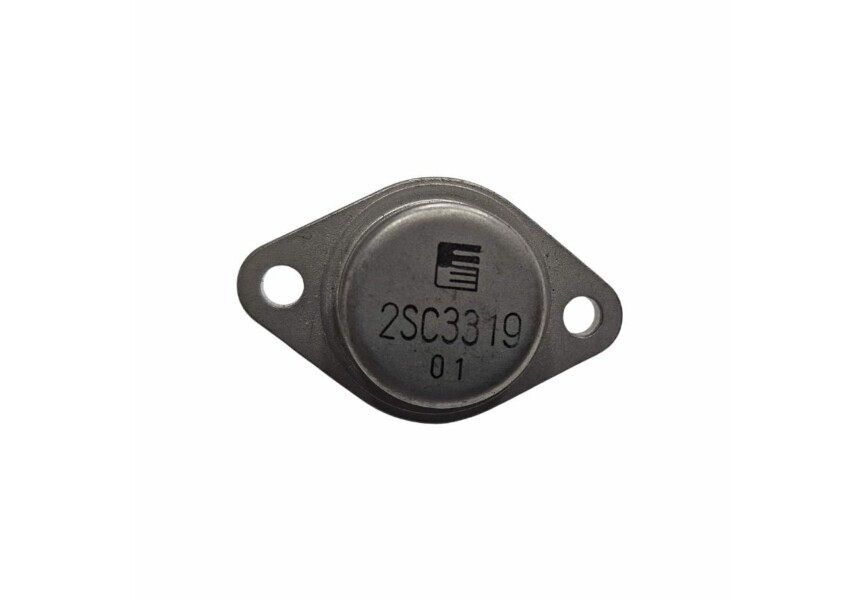

Imagem Meramente Ilustrativa

Para mais informações, entre em contato
