Transistor 2SC3063

Transistor 2SC3063
Transistor de Silicio NPN

Especificações:
Designador de tipo: 2SC3063
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 1,25 W
Tensão máxima da base do coletor | Vcb |: 300 V
Corrente máxima do coletor | Ic máx |: 0,1 A
Máx. Temperatura de operação da junção (Tj): 175 ° C
Frequência de transição (ft): 70 MHz
Taxa de transferência de corrente direta (hFE), MIN: 350
Figura de ruído, dB: -
Pacote: TO-126

Transistor NPN 2SC3063 de Alta Tensão para Deflexão Horizontal

O Transistor 2SC3063 é um componente eletrônico robusto do tipo NPN, especialmente projetado para atuar como um transistor de comutação de alta velocidade e alta tensão. Sua principal aplicação é em circuitos de deflexão horizontal de monitores e TVs de tubo (CRT), onde sua capacidade de suportar altas tensões e operar em altas frequências é essencial para a formação da imagem.

Características Técnicas:
Tipo: Transistor de junção bipolar (BJT) NPN.
Modelo: 2SC3063.
Encapsulamento: Comumente encontrado em invólucros de potência, como o TO-3P ou TO-264, que são projetados para dissipar calor de forma eficiente e permitir a montagem em dissipadores.
Tensão Máxima Coletor-Emissor (VCEO​): $1500V$. Esta é a alta tensão que o transistor pode suportar, um requisito fundamental para a operação em circuitos de deflexão.
Corrente Máxima de Coletor (IC​): $8A$. Corrente contínua máxima que o coletor pode conduzir, indicando sua capacidade de operar em sistemas de alta potência.
Potência de Dissipação (PD​): $65W$. A potência máxima que o transistor pode dissipar na forma de calor, um parâmetro crítico para o projeto do sistema de resfriamento.

Aplicações Comuns:
Graças à sua alta capacidade de tensão e velocidade de comutação, o transistor 2SC3063 é frequentemente utilizado em:
TVs e Monitores de CRT: É um componente fundamental no circuito de deflexão horizontal, responsável por varrer o feixe de elétrons na tela para criar a imagem.
Fontes de Alimentação Chaveadas de Alta Tensão: Em circuitos que precisam de comutação rápida para converter e regular tensões elevadas.
Circuitos de Potência: Em outras aplicações de alta frequência e alta tensão que exigem um chaveamento eficiente.
Valor Unitário

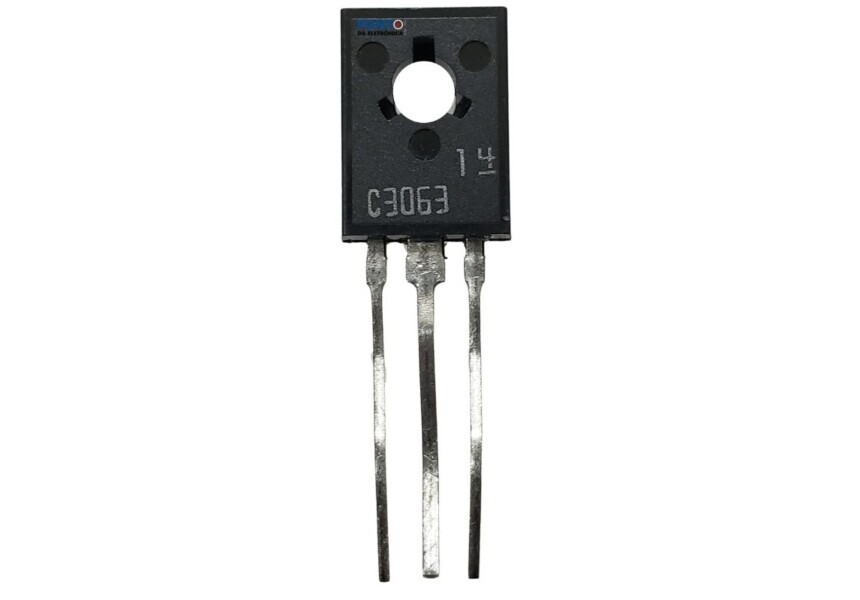

Imagem Ilustrativa

Para mais informações, entre em contato.
