Transistor 2SC1921

Transistor 2SC1921

Aplicações:
Amplificador de Alta Tensão de Alta Frequência.
Saída de Vídeo

O 2SC1921 é um transistor NPN de silício triplamente difuso.
Foi fabricado principalmente por empresas como a Renesas (antiga Hitachi).

Principais características:
Transistor NPN: Indica sua polaridade. A corrente flui do coletor para o emissor quando uma tensão positiva suficiente é aplicada à base em relação ao emissor.
Silício Triplamente Difundido: Refere-se ao processo de fabricação, que lhe confere características específicas em termos de manuseio de voltagem e velocidade.
Alta Tensão: As planilhas de dados geralmente mostram uma Tensão de Ruptura Coletor-Emissor (EmCEO​) de 200V e uma Tensão de Ruptura Base-Coletor (EmCBO​) de 250V. Isso o torna adequado para circuitos com tensões operacionais relativamente altas.
Corrente moderada: A corrente do coletor (EUC​) geralmente fica em torno de 50mA . Esta é uma corrente relativamente baixa, indicando que não é um transistor de potência para aplicações de alta corrente.
Dissipação de energia moderada: com um coletor de dissipação de energia (PC​) de cerca de 600mW , ele pode lidar com uma quantidade razoável de energia para um transistor de sinal pequeno, mas não foi projetado para comutação de alta potência.
Alta frequência (faixa VHF): O produto de ganho de largura de banda (fT​) é normalmente em torno de 130MHz . Isso significa que ele pode amplificar sinais efetivamente em frequências relativamente altas, situando-se na faixa de VHF (Frequência Muito Alta).
Pacote TO-92L: Geralmente vem em um pacote TO-92L, que é uma versão um pouco maior do pacote TO-92 comum, ainda um pacote de plástico com furo passante e três terminais. O "L" geralmente indica um formato de terminal um pouco mais longo ou um formato de corpo específico.

Aplicações comuns:
Dadas as suas características, o 2SC1921 é comumente utilizado em:
Amplificadores de alta frequência e alta tensão: sua combinação de classificação de tensão relativamente alta e boa resposta de frequência o torna adequado para amplificar sinais em circuitos onde há tensões mais altas.
Estágios de saída de vídeo: Em televisores e monitores mais antigos, ele pode ser usado em seções de saída de vídeo devido à sua capacidade de alta frequência para sinais de vídeo.
Comutação e amplificação de uso geral: para aplicações que exigem um transistor NPN robusto para comutação ou amplificação de sinais em frequências e tensões moderadas.
Valor Unitário

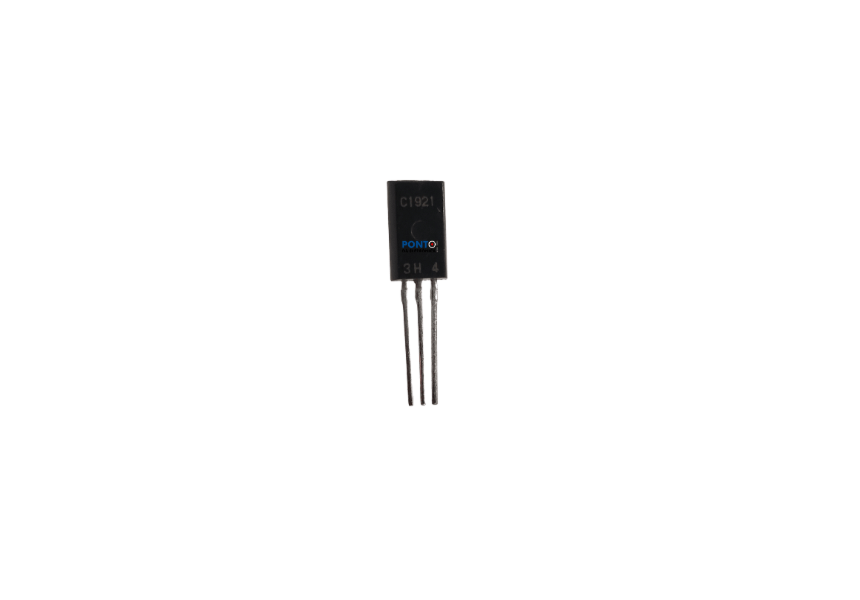

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
