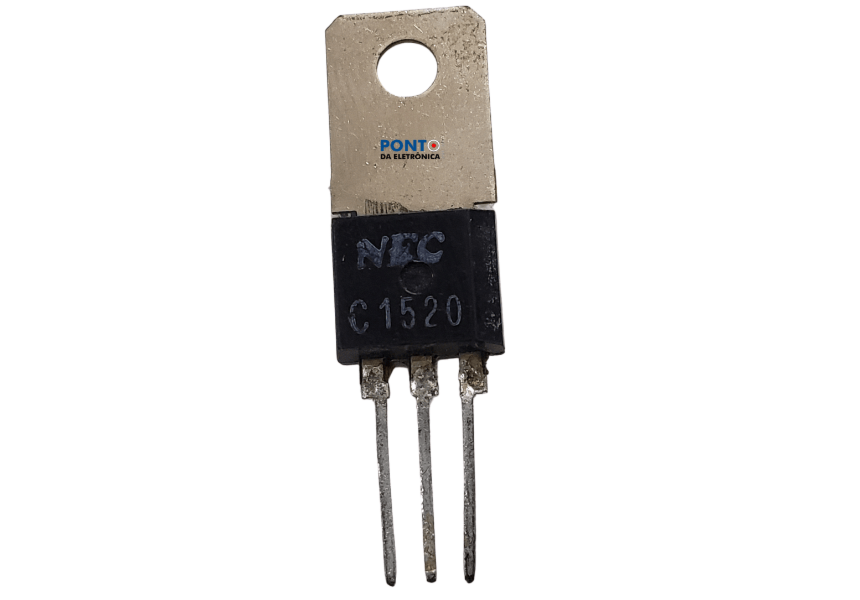

Transistor 2SC1520
Transistor NPN
Designador de tipo: 2SC1520
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 6 W
Tensão máxima da base do coletor | Vcb |: 250 V
Tensão máxima do coletor-emissor | Vce |: 230 V
Tensão Base Máxima do Emissor | Veb |: 6 V
Corrente máxima do coletor | Ic máx |: 0,2 A
Máx. Temperatura de operação da junção (Tj): 180 ° C
Frequência de transição (ft): 25 MHz
Taxa de transferência de corrente direta (hFE), MIN: 70
Figura de ruído, dB: -
Pacote: TO-202
Descrição do produto:
O 2SC1520 é um transistor NPN de silício em encapsulamento TO‑202, projetado para suportar altas tensões (até 250 V) e frequências de transição (~25 MHz). Era amplamente usado em estágios de saída de vídeo e crominância em televisores analógicos coloridos.
Especificações Técnicas:
| Parâmetro | Valor típico |
|---|---|
| Tipo | NPN de silício |
| Encapsulamento | TO‑202 |
| V<sub>CBO</sub> | até 250 V |
| V<sub>CEO</sub> | até 230 V |
| I<sub>C max</sub> | 0,2 A |
| Potência máxima (Pc) | 6 W (ou 10 W em alguns casos) |
| Frequência de transição (f<sub>T</sub>) | ~25 MHz |
| Ganho DC (h<sub>FE</sub> min) | ≥ 70 |
| Temperatura junção (Tj) | até 180 °C |
| Aplicações típicas | Estágios de saída de vídeo TV, chaveamento de alta tensão |
