Transistor 2SC1025

Transistor 2C1025

Principais características do 2SC1025
O 2SC1025 foi projetado para aplicações que exigem um equilíbrio entre potência e velocidade de comutação adequada.
Tipo: Transistor de Potência de Silício NPN . Esta é uma configuração clássica em que uma pequena corrente positiva na base controla uma corrente muito maior que flui do coletor para o emissor. Por ser de silício, é mais estável em temperaturas mais altas do que os transistores de germânio mais antigos.
Embalagem: Normalmente vem em uma embalagem metálica TO-66 . Trata-se de uma embalagem metálica compacta e hermeticamente selada, menor que a robusta TO-3, mas que ainda oferece boa dissipação térmica. Possui dois furos de montagem para fixação em um dissipador de calor.
Capacidade de dissipação de energia: Possui classificação para uma dissipação de energia (Pc) de cerca de 25 watts . Isso o torna um bom transistor de média potência, adequado para uma variedade de aplicações sem a necessidade de um dissipador de calor enorme.
Tensão nominal: Possui alta tensão nominal, com tensão coletor-emissor (Vceo) de até 200V. Esta é uma característica fundamental, pois permite seu uso em circuitos com tensões operacionais mais altas.
Classificação de corrente: Pode suportar uma corrente de coletor contínua (Ic) de até 3A.
Frequência de transição (fT): Com uma frequência de transição de cerca de 8 MHz , é adequada para aplicações de comutação de áudio e baixa frequência, mas não para circuitos de RF de alta frequência.

Aplicações comuns
A combinação de classificações de potência e tensão do 2SC1025 o tornou uma escolha popular em:
Amplificadores de áudio: usados nos estágios de saída de amplificadores de áudio, especialmente em equipamentos Hi-Fi antigos.
Fontes de alimentação: Em circuitos de regulação e comutação de energia.
Comutação de alta tensão: em aplicações que exigem comutação de tensões CC mais altas.

Valor Unitário

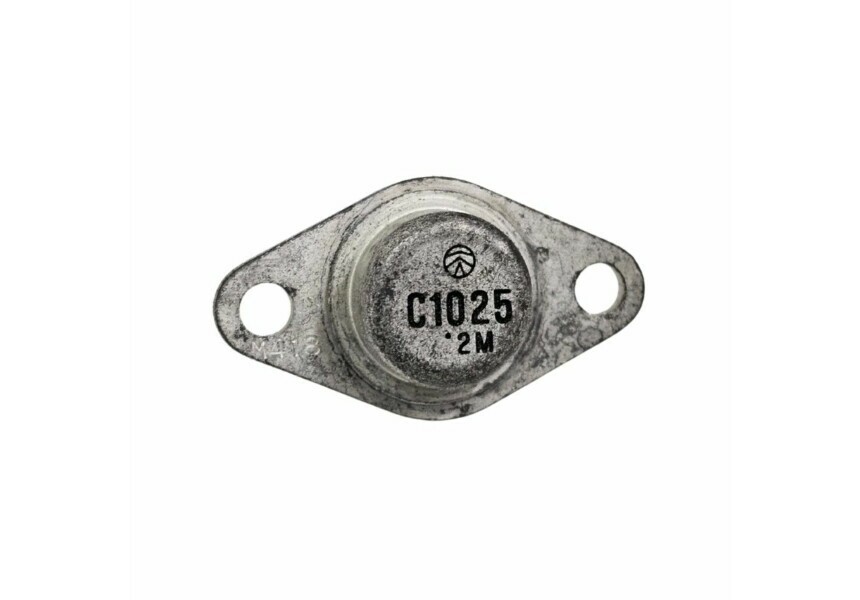

Imagem Meramente Ilustrativa
