Transistor 2SB621

Transistor 2SB621

O 2SB621 é um transistor de potência de Polaridade PNP, fabricado em um encapsulamento TO-126 (aquele formato retangular com um furo no meio para fixação em dissipador). Ele é amplamente utilizado em estágios de saída de áudio de baixa potência e circuitos de comutação (switching).

Aqui estão as especificações técnicas principais e os detalhes para sua aplicação:

Especificações Técnicas
Tipo: PNP Silício.
Tensão Máxima Coletor-Emissor: 25V (o sinal negativo indica que é PNP).
Tensão Máxima Coletor-Base : 30V.
Corrente Contínua de Coletor : 1A(ou1000mA).
Dissipação de Potência ($P_D$): Aproximadamente 750mW(sem dissipador) a 1.2W(com dissipador adequado).
Ganho de Corrente : Geralmente entre 85 e 340, dependendo da classificação (R, S ou Q).

Pinagem (Layout dos Pinos)
Olhando o transistor de frente (com a parte escrita voltada para você), a ordem dos pinos da esquerda para a direita é:
Emissor (E)
Coletor (C)
Base (B)

Valor Unitário

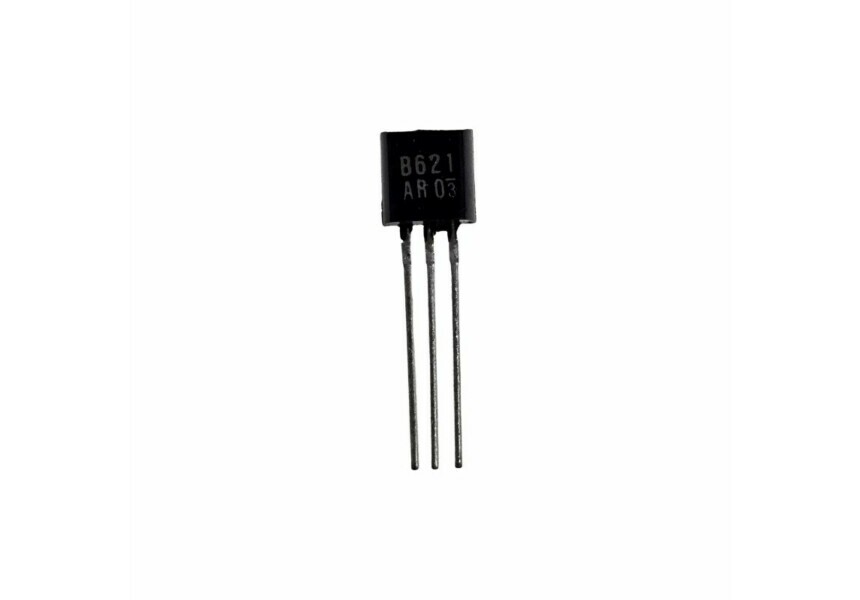

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
