Transistor 2SA1943 Par 2SC5200 Toshiba

Transistor 2SA1943 Par 2SC5200 Toshiba

O Transistor 2SA1943 e o 2SC5200 são um par complementar de transistores de potência fabricados pela Toshiba. Eles são extremamente populares na eletrônica, principalmente para a construção e reparo de amplificadores de áudio de alta fidelidade.

Por que são usados em pares?
A principal razão para usar esses transistores em pares é que o 2SA1943 é um transistor do tipo PNP, e o 2SC5200 é um transistor do tipo NPN. Juntos, eles formam um estágio de saída (também conhecido como "push-pull") em um amplificador.
O transistor NPN (2SC5200) é responsável por amplificar a metade positiva da onda de áudio.
O transistor PNP (2SA1943) é responsável por amplificar a metade negativa da onda de áudio.
Essa configuração push-pull permite que o amplificador forneça uma alta potência de saída com baixa distorção, resultando em um som mais limpo e fiel ao original.

Principais Características
Esses transistores são robustos e conhecidos por suas especificações técnicas que os tornam ideais para aplicações de alta potência:
Tensão Máxima Coletor-Emissor (VCEO): 230V
Corrente Máxima de Coletor (IC): 15A
Dissipação de Potência (PC): 150W
Frequência de Transição (fT): 30 MHz (o que significa que eles podem operar bem em frequências de áudio elevadas)
Encapsulamento: TO-264 ou TO-3P (encapsulamentos grandes que ajudam na dissipação de calor)

Aplicações
Devido às suas características, o par 2SA1943 e 2SC5200 é amplamente utilizado em:
Amplificadores de potência de áudio: Eles são a escolha padrão para a etapa de saída de muitos amplificadores de som de alta fidelidade.
Sistemas de som profissionais: Usados em amplificadores para caixas de som de alta potência.
Fontes de alimentação: Em circuitos de regulação de tensão e outras aplicações que exigem alta corrente e dissipação de calor.

Valor Unitário

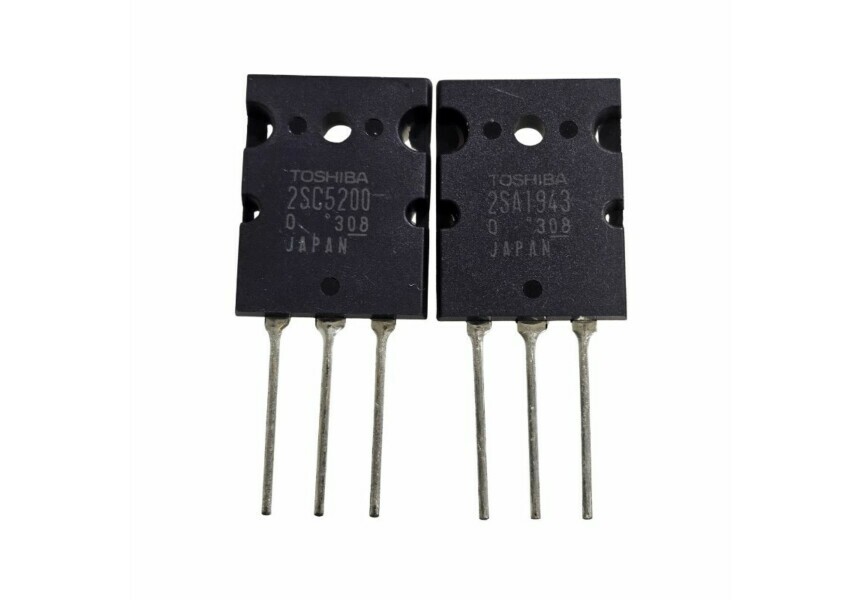

Imagem Meramente Ilustrativa
