Transistor 2SA1707

Transistor 2SA1707
Transistores bipolares de junção - BJT

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Transistores bipolares de junção - BJT
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: NMP-3
Polaridade do transistor: PNP
Configuração: Single
Coletor - VCEO máx. de voltagem do emissor: 50 V
Coletor VCBO de voltagem básica: 60 V
Emissor - VEBO de tensão de base: 6 V
Tensão de saturação do coletor - emissor: 0,35 V
Corrente do coletor DC máximo: 3 A
Pd - Dissipação de potência: 1 W
Produto fT da largura de banda de ganho: 150 MHz
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Série: 2SA1707
hFE máx. de ganho de corrente DC: 400
Tecnologia: Si
Marca: ON Semiconductor
Tipo de Produto: BJTs - Transistores Bipolares
Subcategoria: Transistores

O Transistor 2SA1707 é um transistor PNP de uso geral, utilizado em diversos tipos de circuitos eletrônicos para amplificação de sinais e comutação.
Muito aplicado em equipamentos de áudio, placas eletrônicas e circuitos de controle, este componente oferece bom desempenho, estabilidade e confiabilidade, sendo indicado tanto para manutenção e reparo de equipamentos eletrônicos quanto para projetos e desenvolvimento de circuitos.
Seu encapsulamento compacto facilita a montagem em placas de circuito impresso (PCB), permitindo integração eficiente em diversos tipos de dispositivos eletrônicos.

Especificações Técnicas:
Modelo: 2SA1707
Tipo: Transistor PNP
Aplicação: Amplificação e comutação de sinais
Encapsulamento: TO-92 / similar
Montagem: PTH (Placa de circuito impresso)

Aplicações:
Circuitos de áudio
Amplificadores
Placas eletrônicas
Circuitos de controle
Manutenção e reparo eletrônico
Valor Unitário

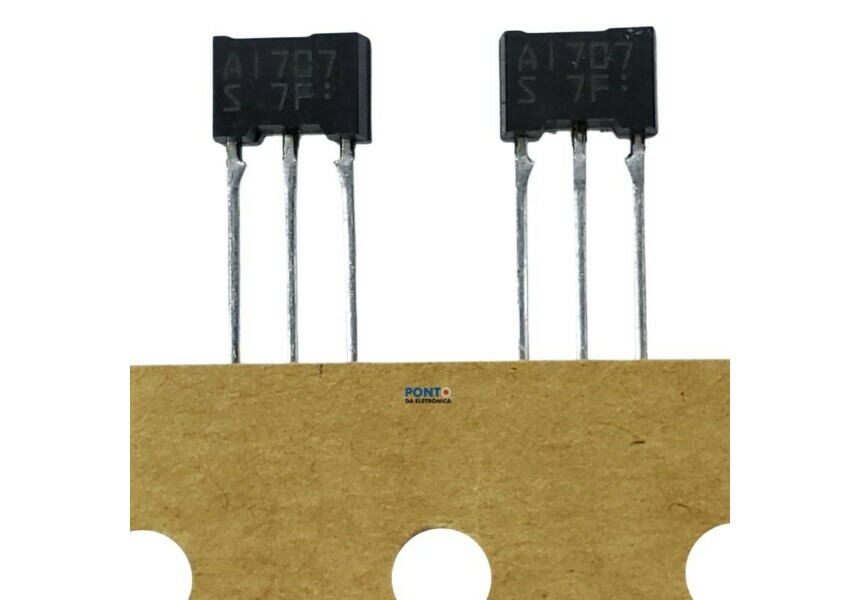

Imagem Ilustrativa

Para mais informações, entre em contato.
