Transistor 2SA1175

Transistor 2SA1175
Transistor PNP de Silicio

O 2SA1175 é um transistor epitaxial de silício PNP projetado principalmente para uso no estágio driver de amplificadores de AF (Audiofrequência).
Isso significa que é ideal para amplificar sinais de áudio em diversos dispositivos eletrônicos.

Aqui estão algumas características principais e aplicações típicas:
Tipo: É um transistor de junção bipolar PNP (BJT).
Em um transistor PNP, a corrente flui do emissor para o coletor quando uma tensão negativa é aplicada à base.
Embalagem: Geralmente vem em um pacote plástico TO-92 , que é um pacote pequeno, com três furos passantes.

Principais características:
Alto hFE e excelente linearidade: "hFE" refere-se ao ganho de corrente CC, indicando o quanto o transistor amplifica a corrente. Um alto hFE e boa linearidade são cruciais para uma amplificação de áudio precisa com distorção mínima.
Complementar ao 2SC2785: Isso significa que o 2SC2785 é um transistor NPN com características semelhantes, tornando-os adequados para serem pareados em circuitos amplificadores complementares (push-pull).
Classificações típicas (podem variar ligeiramente de acordo com o fabricante):
Tensão base-coletor (VCBO): -60V
Tensão coletor-emissor (VCEO): -50V
Corrente do coletor (CI): -0,1A (ou -100mA)
Dissipação de potência (PC): 250mW (a Ta = 25°C)
Frequência de transição (fT): Em torno de 180 MHz, indicando sua velocidade.

Aplicações:
Estágios de driver de amplificador de frequência de áudio (AF): este é seu uso principal pretendido, onde ajuda a acionar o estágio de saída de um amplificador.
Comutação de uso geral: também pode ser usado em aplicações de comutação geral onde suas classificações de tensão e corrente são suficientes.
Algumas fontes também mencionam sua adequação para aplicações de fornecimento de energia, como reguladores de tensão ou fontes de corrente, e até mesmo em testes de semicondutores .
Valor Unitário

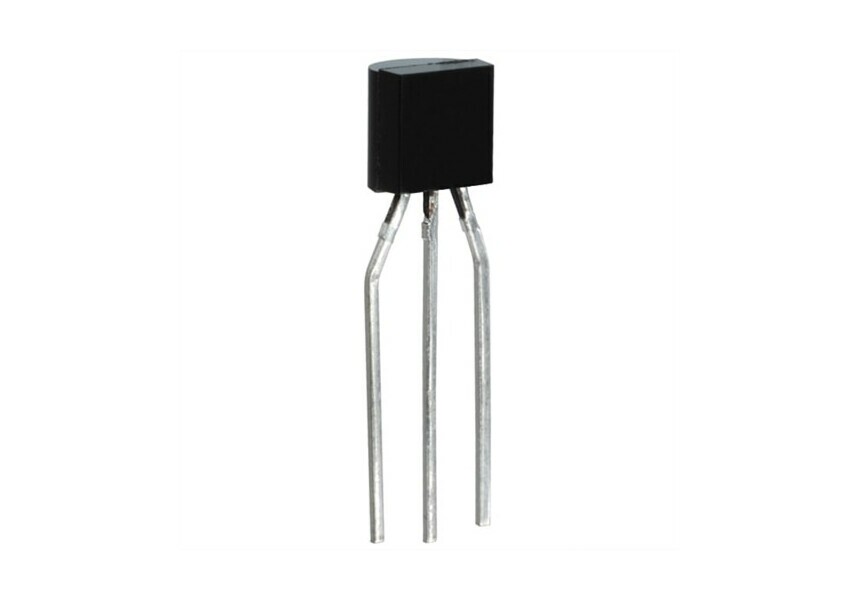

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
