Transistor 2N5038 Motorola

Transistor 2N5038 Motorola

O transistor 2N5038 é um transistor de potência NPN de silício desenvolvido pela Motorola (agora parte da ON Semiconductor) e é projetado para aplicações que exigem alta capacidade de corrente e velocidade de comutação.

Principais Características e Especificações
O 2N5038 é um componente robusto, geralmente encontrado em um invólucro metálico TO-3, que facilita a dissipação de calor. As especificações-chave são:
Tipo: Transistor Bipolar de Junção (BJT) NPN.
Tensão Coletor-Emissor (VCE): Até 90V.
Corrente de Coletor (IC): Corrente contínua de até 20A, podendo chegar a 30A em picos.
Dissipação de Potência (PD): Até 140W a uma temperatura de 25°C.
Velocidade de Comutação: Possui tempos de comutação (turn-on e turn-off) muito rápidos, na casa de microssegundos (µs), o que é ideal para aplicações de alta frequência.

Aplicações Comuns
Graças à sua capacidade de lidar com alta corrente e sua velocidade de comutação, o 2N5038 é um componente de escolha para:
Reguladores de Comutação (Switching Regulators): Circuitos que convertem tensões de forma eficiente, minimizando a perda de energia em forma de calor.
Inversores e Conversores de Potência: Usado para converter corrente contínua (DC) em corrente alternada (AC) ou em outras tensões, como em fontes de alimentação de alta eficiência.
Amplificadores de Potência: Em circuitos de áudio de alta potência ou em amplificadores de banda larga.
Osciladores de Potência: Gerando sinais de alta frequência com alta potência.

O 2N5038 é um transistor clássico e confiável, mas é importante notar que muitas de suas versões originais da Motorola podem ser consideradas componentes legados, com a produção agora sob a ON Semiconductor ou outros fabricantes. Se for usar este transistor em um projeto, é fundamental consultar o datasheet específico do fabricante para verificar os parâmetros exatos e garantir a compatibilidade.
Valor Unitário

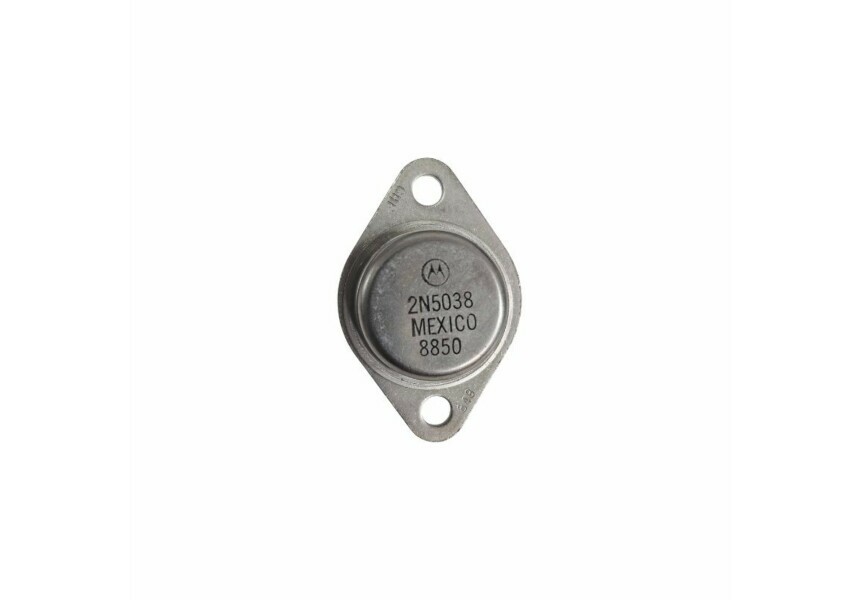

Imagem Meramente Ilustrativa

Para mais informações, entre em contato
