Transistor 2N4401

Transistor 2N4401 TO-92
Transistor Bipolar de Junção NPN 600mA 60Volts

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Transistor bipolar de junção - BJT
Estilo de montagem: Através Do Orifício Caixa / Gabinete: TO-92-3
Chumbo torcido Polaridade do transistor: NPN
Configuração: Único Coletor - VCEO máx. de voltagem do emissor: 40V
Coletor VCBO de voltagem básica: 60V
Emissor - VEBO de tensão de base: 6V
Tensão de saturação do coletor - emissor: 0.75V
Corrente do coletor DC máxima: 0.6A Pd
Dissipação de potência: 625mW
Produto fT da largura de banda de ganho: 50MHz
Temperatura operacional mínima: - 55C
Temperatura operacional máxima: + 150C
Série: 2N4401 hFE máx. de ganho de corrente DC: 300 Altura: 4.7mm
Comprimento: 4.7mm
Tecnologia: Si
Largura: 3.93mm
Marca: ON Semiconductor / Fairchild
Tensão do coletor contínua: 0.6A
Tipo de Produto: BJTs -Transistor Bipolar

O 2N4401 é um transistor de junção bipolar (BJT) NPN amplamente utilizado , fornecido em um encapsulamento TO-92 . É um transistor versátil e de uso geral, comumente empregado em diversos circuitos eletrônicos para tarefas de comutação e amplificação.

Características principais
Tipo de transistor: Transistor de junção bipolar NPN (BJT).
Pacote: TO-92, que é um pequeno pacote plástico com furo passante, comumente usado para aplicações de baixa potência devido à sua relação custo-benefício e facilidade de montagem.
Classificações de tensão:
Tensão coletor-emissor (VCEO): Até 40V.
Tensão base-coletor (VCBO): Até 60V.
Tensão base-emissor (VEBO): Até 6V.
Classificação atual:
Corrente de Coletor (CI): Normalmente até 600mA (contínua). Algumas folhas de dados podem especificar 500mA ou 800mA, portanto, verifique sempre a folha de dados do fabricante específico. Isso o torna adequado para acionar cargas moderadas.
Dissipação de potência (DP): Cerca de 625mW em temperatura ambiente (TA=25°C).
Ganho de corrente CC (hFE): varia, mas geralmente fica entre 40 e 300, proporcionando boa amplificação para sinais pequenos.
Frequência de transição (fT): Geralmente em torno de 100MHz a 250MHz, indicando bom desempenho de alta frequência para sua classe.
Baixa Tensão de Saturação (VCE(sat)): Isso significa que ele liga eficientemente com queda de tensão mínima, resultando em menor dissipação de energia ao atuar como um interruptor.

Aplicações comuns
A combinação de manuseio moderado de corrente, bom ganho e comutação rápida do 2N4401 o torna adequado para uma ampla gama de aplicações de uso geral:
Circuitos de comutação: ideais para ligar/desligar LEDs, pequenos motores, relés ou outras cargas de corrente moderada em circuitos digitais e de controle.
Circuitos de amplificação: usados ​​em pré-amplificadores de áudio, estágios de amplificação de sinal e outros projetos de amplificadores de baixa potência.
Circuitos osciladores: podem ser usados ​​para gerar sinais periódicos devido à sua boa resposta de alta frequência.
Interfaces de sensores: atuam como uma interface para amplificar sinais de sensores antes de serem processados ​​por microcontroladores.
Reguladores de tensão: podem fazer parte de circuitos de regulação de tensão.
Controle de iluminação: para diminuir ou alternar luzes com base em estímulos externos.
Configurações de par Darlington: podem ser combinadas com outro transistor para formar um par Darlington para maior ganho de corrente.
Valor Unitário

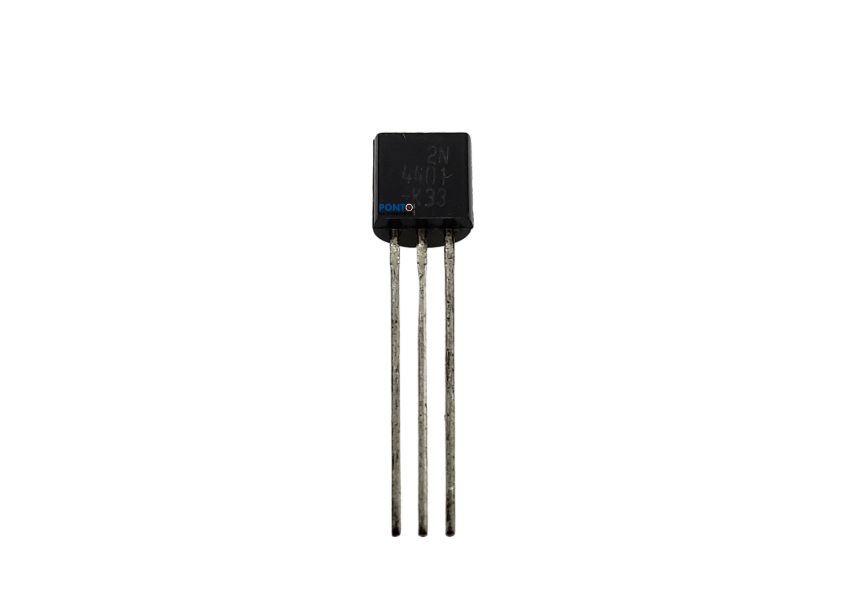

Imagem Meramente Ilustrativa
