Transistor 2N3964

Transistor 2N3964
Transistor Bipolar de Junção

Especificações:
Fabricante:Diodes Incorporated
Categoria de produto: Transistor bipolar de junção - BJT
Polaridade do transistor: PNP
Configuração: Único Coletor - VCEO
máx. de voltagem do emissor: 45V
Coletor VCBO de voltagem básica: 45V
Emissor - VEBO de tensão de base: 6V
Produto fT da largura de banda de ganho: 40MHz
Tecnologia: Si
Marca: Diodes Incorporated Coletor DC/
Ganho base hfe Min: 250at 1 mA, 5V
Tipo de Produto: BJTs -Transistor Bipolar

O 2N3964 é um transistor de junção bipolar (BJT) PNP projetado para aplicações gerais de comutação e amplificação , particularmente aquelas que envolvem sinais de baixo ruído . É conhecido por seu robusto encapsulamento metálico TO-18

Características principais
Tipo de transistor: Transistor de junção bipolar PNP (positivo-negativo-positivo).
Embalagem: TO-18 (também conhecida como lata metálica TO-206AA ou TO-18-3). Trata-se de uma embalagem metálica hermeticamente selada, conhecida por sua confiabilidade, boas características térmicas e frequentemente utilizada em aplicações militares ou em ambientes hostis.
Classificações de tensão:
Tensão coletor-emissor (VCEO): Até -45V.
Tensão base-coletor (VCBO): Até -45V.
Tensão base emissora (VEBO): Até -6V.

Classificação atual:
Corrente de Coletor (CI): Até -200mA (contínua). Isso indica que é adequado para aplicações de comutação de sinais fracos e baixa corrente.
Dissipação de Energia (DP): Cerca de 360​​mW (à temperatura ambiente de 25°C). Algumas folhas de dados também podem especificar uma dissipação de energia maior à temperatura do gabinete (por exemplo, 1,2W a TC = 25°C).
Ganho de corrente CC (hFE): Este é um recurso notável, com um hFE mínimo normalmente variando de 250 a 600 (em Ic = 1 mA, Vce = 5 V), indicando excelente amplificação de corrente, especialmente em correntes baixas.
Frequência de transição (fT): Em torno de 40MHz a 50MHz, o que é bom para aplicações gerais de sinais pequenos.
Figura de baixo ruído (NF): As planilhas de dados geralmente destacam suas características de baixo ruído, tornando-o adequado para estágios de pré-amplificador onde a integridade do sinal é crucial.
Excelente linearidade beta: mantém um ganho de corrente relativamente consistente em uma faixa de correntes de coletor (por exemplo, de 1,0µA a 50mA), o que é benéfico para amplificação linear.

Aplicações comuns:
A combinação de alto ganho, baixo ruído e embalagem robusta do 2N3964 o torna adequado para diversas aplicações:
Amplificação de pequenos sinais: amplamente utilizada em pré-amplificadores de áudio, instrumentação e circuitos de interface de sensores, onde sinais fracos precisam ser amplificados com ruído mínimo adicionado.
Amplificadores de baixo nível e baixo ruído: ideais para circuitos sensíveis onde o desempenho do ruído é crítico.
Comutação de uso geral: para comutação de pequenas cargas (por exemplo, LEDs de acionamento, relés pequenos) em circuitos de controle.
Espelhos de corrente e fontes de corrente constantes: seu alto hFE e linearidade podem ser úteis nessas configurações.
Aplicações industriais e militares: Seu robusto pacote TO-18 o torna adequado para ambientes onde confiabilidade e resistência ao estresse físico ou variações de temperatura são importantes.
Valor Unitário

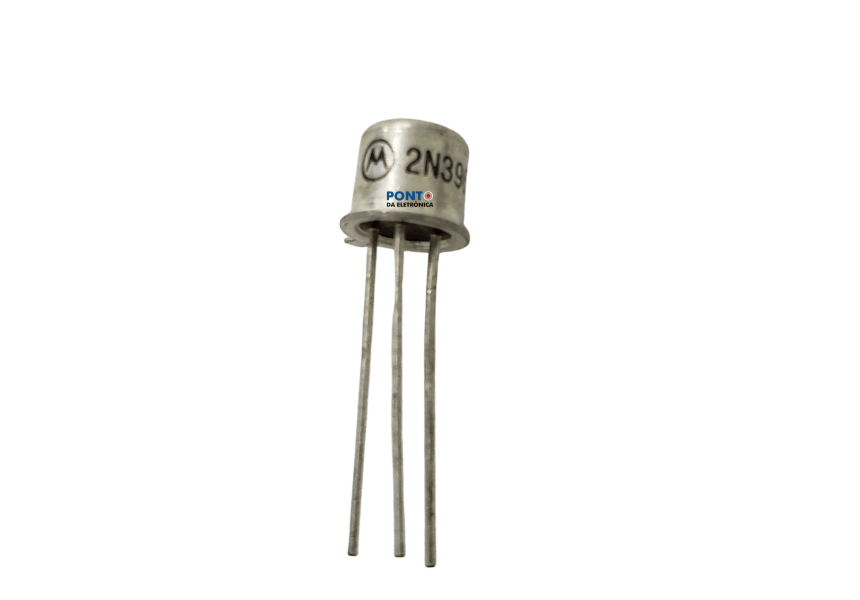

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
