Transistor 2N2906

Transistor 2N2906
Transistor Bipolar de Junção

Especificações:
Fabricante: Philips
Categoria de produto: Transistor bipolar de junção - BJT
Estilo de montagem: ATRAVÉS DO ORIFÍCIO
Caixa / Gabinete: TO-18-3
Polaridade do transistor: PNP
Configuração: ÚNICO
Coletor - VCEO máx. de voltagem do emissor: - 60V
Coletor VCBO de voltagem básica: - 60V
Emissor - VEBO de tensão de base: - 5V
Tensão de saturação do coletor - emissor: 1.6V
Pd - Dissipação de potência: 400mW
Produto fT da largura de banda de ganho: 170MHz
Temperatura operacional mínima: - 65C
Temperatura operacional máxima: + 200C
hFE máx. de ganho de corrente DC: 120at - 10mA, - 10V
Altura: 5.33mm
Comprimento: 5.84mm
Tecnologia: Si Largura: 5.84mm
Marca: Philips
Tensão do coletor contínua: - 600mA
Coletor DC/Ganho base hfe Min: 40at - 10 mA, - 10V
Tipo de Produto: BJTs - TRANSISTOR BIPOLAR

O 2N2906 é um transistor de junção bipolar (BJT) PNP amplamente reconhecido.
Embora muitos fabricantes o tenham produzido ao longo dos anos, a Philips (agora NXP Semiconductors para muitos de seus produtos legados) foi um fornecedor proeminente.

Características principais:
O 2N2906 é conhecido por sua confiabilidade e é normalmente usado em aplicações de amplificação e comutação de pequenos sinais .
Tipo: Transistor de junção bipolar PNP (BJT)
Embalagem: Lata metálica TO-18.
Trata-se de uma embalagem pequena, hermeticamente fechada, com furo passante, conhecida por sua robustez e boas características térmicas para seu tamanho.
Tensão Coletor-Emissor (EmESSE​): Até 40V
Tensão base-coletor (EmCB​): Até 60V
Tensão emissor-base (EmEB​): Até 5V
Corrente do coletor (EUC​): Até 600mA (contínuo)
Dissipação de energia (PD​): Normalmente em torno de 400mW a 600mW (a 25°C ambiente)
Ganho de corrente CC (hFE): varia, mas geralmente fica na faixa de 40 a 120 (dependendo da corrente e da variante específica).
Frequência de transição (fT​): Cerca de 200MHz a 250MHz, indicando sua capacidade de comutação de alta velocidade.

Aplicações:
Dadas as suas especificações, o 2N2906 é adequado para:
Amplificação de uso geral: Em estágios de áudio, pré-amplificadores e outros circuitos de condicionamento de sinal.
Comutação de alta velocidade: ideal para interfaces lógicas digitais, pequenos relés e drivers indicadores.
Aplicações de driver: acionamento de pequenos motores ou solenoides.
Pares complementares: frequentemente usados ​​como um par complementar com o transistor 2N2222 (NPN) para configurações push-pull ou outras aplicações que exigem os tipos NPN e PNP.
Valor Unitário

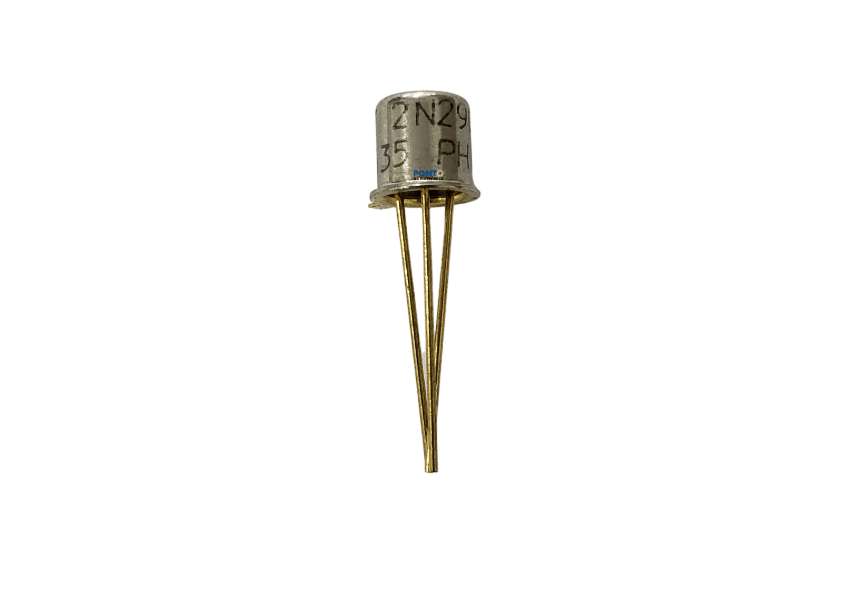

Imagem Meramente Ilustrativa
