Circuito Integrado STK401-140

Circuito Integrado STK401-140

O STK4372 é um circuito integrado (CI) híbrido clássico de "filme espesso" fabricado pela Sanyo. Faz parte de uma famosa série de amplificadores de potência de áudio amplamente utilizados em sistemas estéreo antigos, boomboxes e receptores das décadas de 80 e 90.
Por ser um circuito integrado híbrido , ele contém uma combinação de transistores, resistores e capacitores, todos montados em um único substrato cerâmico, razão pela qual possui aquele aspecto característico de "tijolo preto" com uma parte traseira metálica para dissipação de calor.

Especificações técnicas principais
Função: Amplificador de potência AF de 2 canais (estéreo).
Potência de saída: 12W + 12W (típica) em uma carga de 8Ω.
Tensão de alimentação V
Recomendado: 35V
Máximo: 54V
Encapsulamento: SIP-15 (Single In-line Package com 15 pinos).
Distorção harmônica total (THD): aproximadamente 1,0% na potência de saída nominal.
Resposta de frequência: 20Hz a 20kHz.

Conselhos essenciais para reparo/substituição
Se você estiver solucionando problemas em um dispositivo com um STK4372, lembre-se destes três pontos:
Gerenciamento de calor: Este chip depende muito do seu dissipador de calor. Sempre remova a pasta térmica antiga e aplique uma camada fina e nova de pasta térmica de alta qualidade antes de instalar o novo dissipador. O superaquecimento é a principal causa de falha desses módulos.
O mercado de falsificações: A Sanyo parou de produzir esses chips há anos. Muitos chips STK "novos" encontrados hoje são clones de terceiros. Embora geralmente funcionem, costumam ter tolerâncias de voltagem menores do que os originais.
Verificação de Offset CC: Antes de conectar as caixas de som a uma unidade reparada, meça a tensão CC nas saídas das caixas. Ela deve estar próxima de 0V . Se você observar uma tensão alta (próxima à tensão de alimentação), o CI provavelmente está queimado e danificará suas caixas de som instantaneamente.
Diagrama de pinagem - Referência rápida (típico)
Pinos 1 e 15: Entrada (Esquerda/Direita)
Pinos 7 e 9: Saída (Esquerda/Direita)
Pino 8: Terra
Pino 11: Fonte de alimentação positiva

Valor Unitário

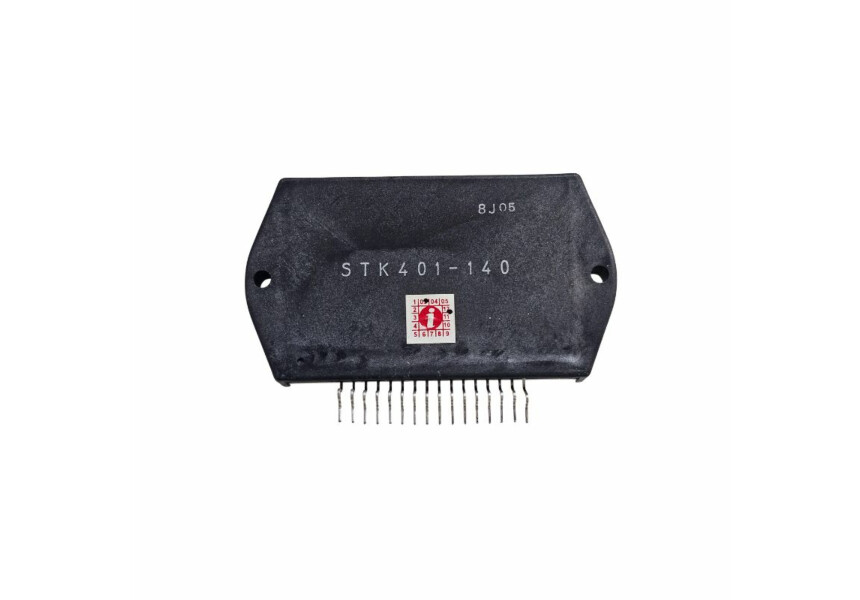

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
