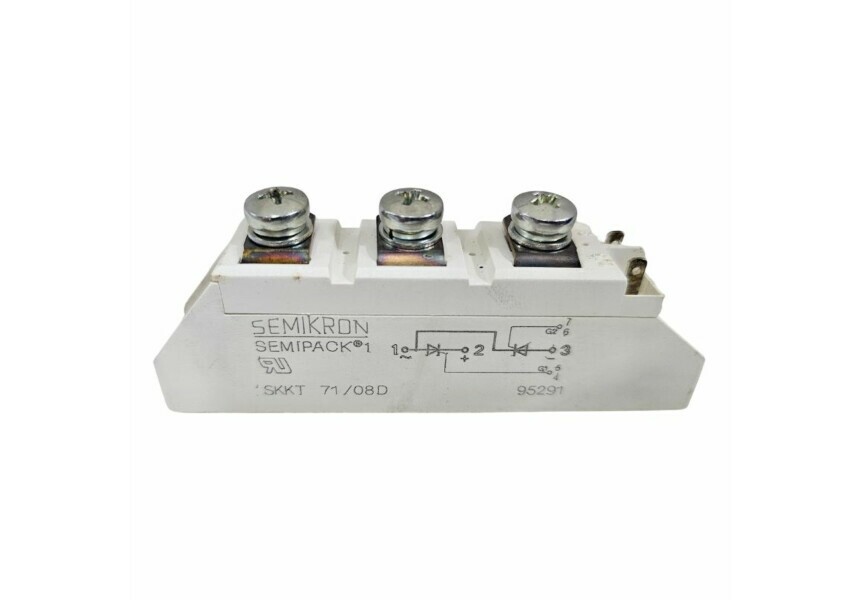

 O Semikron SKKT71/08D , que é um módulo tiristor . Este é um dispositivo semicondutor de potência altamente especializado, não um simples resistor.

Compreendendo o SKKT71/08D
Vamos analisar o que esse número de peça significa:
Semikron : Este é o renomado fabricante do dispositivo. A Semikron é líder global na produção de semicondutores de potência.
SKKT : Esta é a designação da série de produtos Semikron para seus Módulos Tiristor/Tiristor (também conhecidos como módulos SCR/SCR ou módulos de tiristor duplo). Esses módulos normalmente contêm dois tiristores conectados em uma configuração antiparalela (ou "back-to-back") dentro de um único encapsulamento isolado (geralmente um invólucro SEMIPACK 1 ). Essa configuração é ideal para aplicações de controle de CA.
71 : Isso provavelmente se refere à corrente média de avanço (EUT A V​) classificação. Neste caso, é aproximadamente 70-71 Amperes (A) em uma temperatura de gabinete especificada (por exemplo,8 5∘C). Este é um dispositivo de alta potência.
08 : Esta parte do código geralmente indica a classe de tensão , especificamente a tensão de pico repetitiva no estado desligado (EmDRM​​) . Para '08', normalmente significa 800 Volts (V) . Isso representa a voltagem máxima que o dispositivo pode bloquear em estado desligado sem quebrar.
D : Este sufixo geralmente denota a configuração do módulo . Para módulos SKKT, 'D' indica uma conexão de tiristor duplo (tiristor-tiristor). Outras letras podem significar tiristor-diodo, diodo duplo, etc.

Principais recursos e aplicações
Módulo de tiristor duplo : o SKKT71/08D contém dois SCRs (retificadores controlados por silício) em um pacote, o que o torna muito conveniente para controlar a energia CA.
Alta capacidade de processamento : com uma classificação de corrente de 70A e capacidade de bloqueio de tensão de 800V, ele foi projetado para aplicações exigentes de eletrônica de potência.
Placa de base isolada : como muitos módulos de energia, ele provavelmente apresenta uma placa de base metálica isolada, permitindo uma montagem mais fácil em dissipadores de calor sem precisar de isolamento adicional.
Aplicações : Esses tipos de módulos tiristores são comumente usados em:
Controle de motor CC (por exemplo, para máquinas-ferramentas)
Partidas suaves de motores CA
​​​​​​​Controle de temperatura (por exemplo, para fornos industriais, processos químicos)
Escurecimento de luz profissional (estúdios, teatros)
Fontes de alimentação e retificadores
Valor Unitário
Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
