Tiristor 40TTS12

Tiristor 40TTS12 40 Amperes 1200 Volts
Diodo 40TTS12

VS-40TTS12-M3
Tiristor 40A 1200V
SCRs Novo tiristor de entrada - TO-220-e3

Especificações:
Fabricante: Vishay
Categoria de produto: SCRs
Marca: Vishay Semiconductors
Subcategoria: Tiristor

https://www.vishay.com/docs/96289/vs-40tts12-m3.pdf

Aqui está a descrição detalhada para o Tiristor 40TTS12:
Visão Geral:
O Tiristor 40TTS12 é um SCR (Silicon Controlled Rectifier) de potência, projetado para controlar correntes elevadas em aplicações de retificação, controle de motor, reguladores de tensão e outras soluções industriais de eletrônica de potência. Ele permite conduzir corrente em um único sentido quando acionado via gate, permanecendo conduzindo enquanto houver corrente acima do valor de manutenção.

Características Elétricas:
Corrente máxima de condução (I_T): 40 A contínuos.
Tensão máxima de bloqueio (V_DRM / V_RRM): 1200 V.
Tensão de disparo (V_GT): típica de 1,5 V a 2,5 V no gate.
Corrente de gate (I_GT): típica de 200 mA para acionamento.
Tempo de recuperação reversa (t_rr): rápido para uso em retificadores de média frequência.
Topologia: SCR unidirecional, conduz quando o gate recebe pulso de disparo, bloqueia em sentido reverso quando a corrente cai abaixo do valor de manutenção.

Características Térmicas:
Temperatura de junção máxima (T_j): 125–150 °C dependendo da aplicação.
Dissipação de potência: limitada pelo tipo de encapsulamento e necessidade de dissipador de calor.
Resistência térmica junção‑para‑case (RθJC): típica para dimensionamento do dissipador.

Pacote / Montagem:
Encapsulamento TO-220 ou similar (verificar fornecedor).
Montagem via furos em dissipador com parafuso, garantindo boa transferência térmica.
Terminal de gate isolado ou não isolado, dependendo da versão.

Aplicações Típicas:
Retificadores controlados AC/DC.
Controle de motores DC ou AC com SCR.
Reguladores de potência industrial.
Inversores de frequência e acionamento de cargas resistivas ou indutivas.
Sistemas de aquecimento elétrico e controle de iluminação de alta potência.

Observações de Projeto:
Sempre usar dissipador adequado para evitar superaquecimento.
Avaliar a necessidade de snubber RC para proteção contra sobretensões transitórias em cargas indutivas.
Garantir que o gate receba corrente suficiente para disparo confiável.
Considerar tempo de condução e frequência de operação ao dimensionar a proteção e controle do SCR.
Valor Unitário

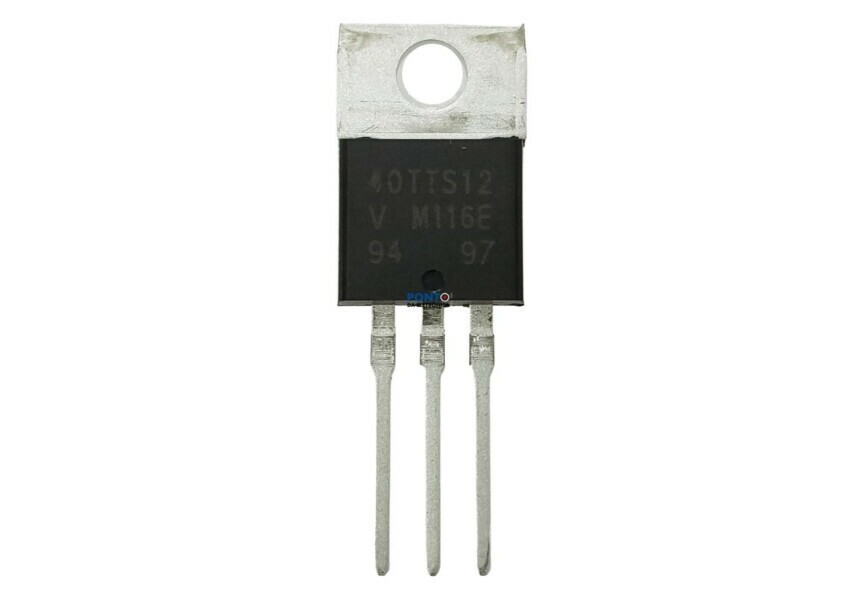

Imagem Ilustrativa

Para mais informações, entre em contato.
