O LA1851N da Sanyo é um circuito integrado projetado especificamente para ser um decodificador multiplex (MPX) estéreo para rádio FM.

Sua função principal é receber o sinal composto que vem do detector de FM (que contém as informações de áudio somadas e subtraídas) e separá-lo em dois canais distintos: Esquerdo (L) e Direito (R), com alta fidelidade e baixo ruído.

Principais Características Técnicas
O LA1851N é conhecido por sua estabilidade e por exigir poucos componentes externos para funcionar.

Diagrama de Blocos e Pinagem
Este CI utiliza o método de PLL (Phase Locked Loop) para regenerar a subportadora de 38 kHz necessária para a decodificação estéreo a partir do sinal piloto de 19 kHz.

Funções dos Pinos Importantes:
Pino 1 (Input): Entrada do sinal FM composto.
Pino 2 (VCC): Alimentação positiva.
Pino 6 (LED): Conecta o LED indicador de "Stereo" no painel do rádio (acende quando o piloto de 19 kHz é detectado).
Pino 10 e 13: Saídas de áudio canal Direito e Esquerdo, respectivamente.
Pino 15 (VCO): Onde se ajusta a frequência livre do oscilador (geralmente via trimpot).

Destaques e Aplicações
Filtros de Cancelamento: Ele possui circuitos internos para cancelar o sinal piloto, evitando que aquele "apito" de alta frequência interfira na gravação de fitas cassete ou no som final.
Ajuste Automático: O sistema PLL garante que, mesmo com pequenas variações de temperatura, a separação estéreo permaneça estável sem precisar de ajustes constantes.
Uso Comum: Muito utilizado em mini-systems, rádios de carro dos anos 90 e aparelhos de som portáteis (boomboxes).

Valor Unitário

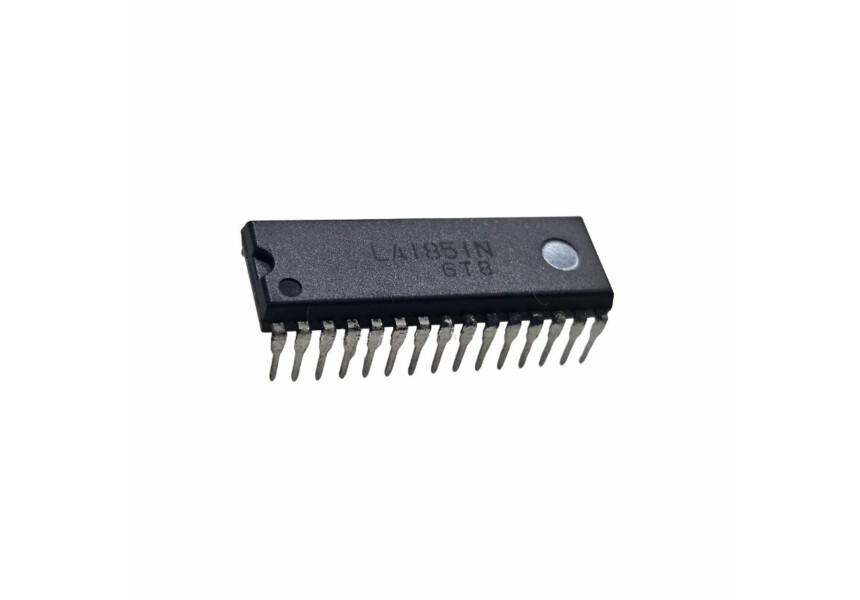

Imagem Meramente Ilustriva
