Sensor de Gás Toxico MQ-135

Sensor de Gás Toxico MQ-135

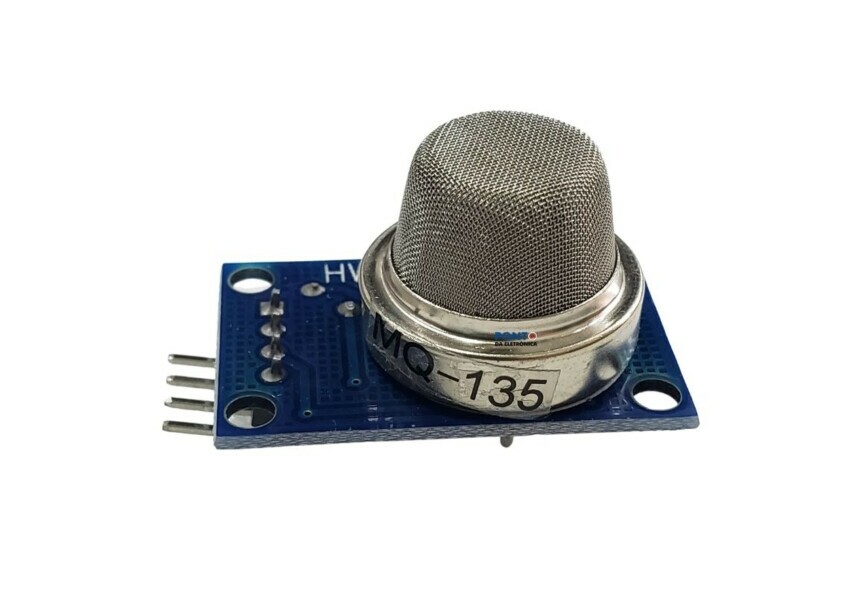

MQ-135 Sensor de Qualidade do Ar.
Módulo de Detecção de Gás Amoniaco.

Especificações do produto:
Número de produto: MQ-135
Tensão de entrada: Consumo de energia DC5V (corrente): 150mA
Saída DO: TTL digital 0 e 1 (0,1 e 5V)
Saída AO: 0,1-0,3 V (em relação à poluição), a concentração máxima de uma tensão de cerca de 4V
Fiação:
1. VCC: fonte de alimentação positiva (5V)
2. GND: fonte de alimentação é negativa
3. DO: Saída de sinal de comutação TTL
4. AO: saída de sinal analógico
Dimensões: 32 mm (L) * 20 mm (L) * 22 mm (A)

Características do produto:
Usando um design de painel duplo de alta qualidade, com indicador de energia e instruções de saída de sinal TTL;
O sinal de comutação tendo uma saída DO (TTL) e uma saída analógica AO;
O sinal válido de saída TTL está baixo. (Sinal de baixo nível quando a luz de saída pode ser conectada diretamente ao micro controlador ou módulo de relé)
Quanto mais alta a tensão, a concentração da tensão de saída analógica é mais alta.
Qualidade do ar, detecção de gases perigosos com boa sensibilidade.
Existem quatro orifícios para parafusos para fácil posicionamento;
Tem uma longa vida e estabilidade confiável
Resposta rápida e características de recuperação.

Principais Aplicações:
Monitoramento de qualidade do ar interior
Sistemas de alerta de poluentes domésticos e industriais
Projetos educacionais e de automação com Arduino e IoT
Estações de sensoriamento ambiental
Sistemas de ventilação e segurança

Especificações Técnicas Detalhadas:
Alimentação: 5 V DC
Consumo de corrente: ~150 mA
Saídas:
Digital (TTL) – sinal de comutação
Analógica (AO) – proporcional à concentração de gás
Dimensões: ~32 × 20 × 22 mm
Detecção típica de gases: amônia, benzeno, álcool, CO₂ e fumaça

Alta sensibilidade e resposta rápida
A sensibilidade pode ser ajustada com potenciômetro no módulo para calibrar o ponto de disparo da saída digital.

Como Funciona o Sensor.
O MQ-135 usa um material sensível de óxidos metálicos que altera sua resistência quando exposto a gases poluentes. Essa mudança é convertida em uma tensão que indica a concentração relativa de poluentes no ar. A saída digital pode ser usada para ativar alarmes ou ações de controle automático.

Compatibilidade com Arduino e IoT:
Este sensor é amplamente utilizado em projetos DIY e IoT, pois pode ser facilmente integrado com placas de desenvolvimento como Arduino, ESP32, Raspberry Pi e outras plataformas. Ao conectar os pinos DO ou AO ao microcontrolador, você pode ler e interpretar os dados de qualidade do ar e tomar ações (alerta, ventilação etc.).

Perguntas Frequentes:
O que o sensor MQ-135 realmente detecta?
Ele é sensível a vários poluentes e gases tóxicos, mas não identifica gas específico por si só — ele mostra uma indicação geral de concentração total de poluentes.

Ele pode medir CO₂ diretamente?
O sensor responde a mudanças na qualidade do ar influenciadas por CO₂ e outros gases, mas não é um sensor de CO₂ certificado para medições precisas de ppm de CO₂.

É necessário pré-aquecimento?
Sim — sensores MQ normalmente requerem pré-aquecimento após ligar para estabilizar as leituras.

Lista de embalagem:
1pç - Módulo MQ-135
