Detalhes do Produto

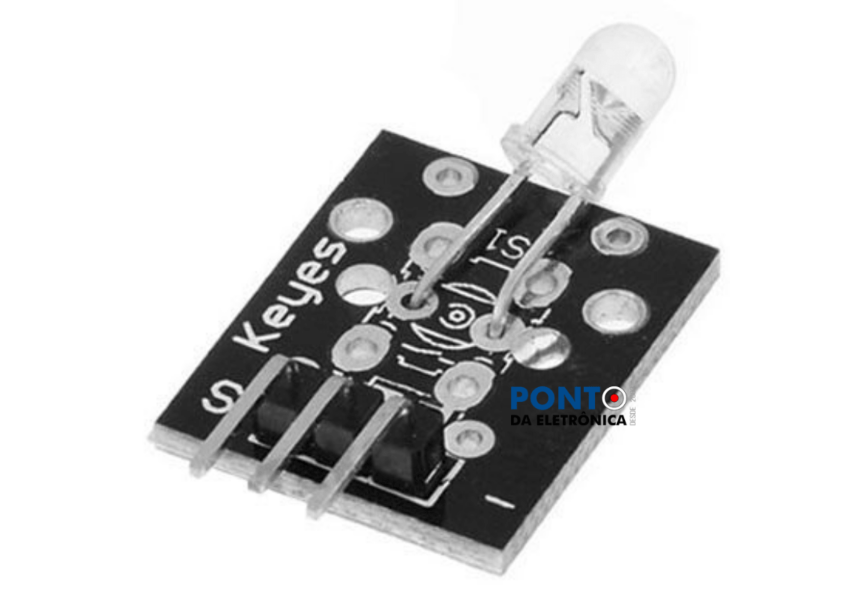

Sensor de Batimento Cardíaco IR
O Sensor usa LED infravermelho (IR) e um foto transistor para detectar o pulso do dedo, um LED vermelho pisca com cada pulso.
O monitor de pulso funciona da seguinte maneira:
O LED é o lado da luz do dedo e o foto transistor do outro lado do dedo, foto transistor usado para obter o fluxo emitido, quando a pressão arterial é pulsada pelo dedo quando a resistência do foto transistor será ligeiramente alterado.
O circuito esquemático do projeto, como mostrado, escolhemos um resistor de resistência muito alta R1, porque a maior parte da luz através do dedo é absorvida, é desejável que o foto transistor seja sensível o suficiente.
A resistência pode ser selecionada por experiência para obter os melhores resultados.
O mais importante é manter a luz do escudo no foto transistor.
Para a iluminação doméstica, que é particularmente importante porque as luzes em casa baseiam-se principalmente em 50HZ ou 60HZ, os batimentos cardíacos muito fracos adicionam ruído considerável.
Características
Use LED IV e transistor óptico para detectar pulsação nos dedos
Aplicação
Experiência de ensino sintetizada
Especificações
Tensão de trabalho: 5 V DC
RT9161 on-board
Tamanho: 24 x 22 x 8 mm
