Circuito Integrado STR83145

Circuito Integrado STR83145

O Circuito Integrado STR83145 é um dispositivo eletrônico desenvolvido para aplicações em fontes de alimentação chaveadas (SMPS) com entrada bivolt automática (85V a 265V AC). Ele integra em um único encapsulamento o circuito de controle e um triac de potência interno, permitindo a comutação automática entre os modos de retificação de tensão.

Fabricado pela tradicional empresa de semicondutores Allegro MicroSystems, o STR83145 foi projetado para eliminar a necessidade de chave seletora manual 110V/220V, tornando a fonte mais segura, confiável e compacta.

O componente detecta automaticamente o nível da tensão de entrada e alterna entre:
Modo dobrador de tensão (Voltage Doubler) – utilizado em redes de 110V
Modo ponte retificadora completa – utilizado em redes de 220V

O sistema de latch interno garante estabilidade na comutação, evitando oscilações indevidas causadas por variações momentâneas da rede elétrica.

Características Técnicas
Modelo: STR83145
Tipo: Controlador para seleção automática de tensão AC
Faixa de entrada: 85V a 265V AC
Função principal: Comutação automática entre dobrador e ponte
Dispositivo interno: Triac bidirecional de potência
Aplicação: Fontes chaveadas com entrada universal
Encapsulamento: SIP / Through Hole
Proteção: Sistema de latch para estabilidade operacional

Benefícios
Elimina chave manual 110V/220V
Reduz erros de seleção de tensão
Simplifica o projeto da fonte
Diminui número de componentes externos
Alta confiabilidade em aplicações de rede AC
Ideal para projetos bivolt automáticos

Aplicações
Fontes de alimentação chaveadas (SMPS)
TVs e monitores
Equipamentos industriais
Eletrodomésticos
Sistemas eletrônicos com entrada universal
Fontes de computadores e equipamentos de potência

Valor Unitário

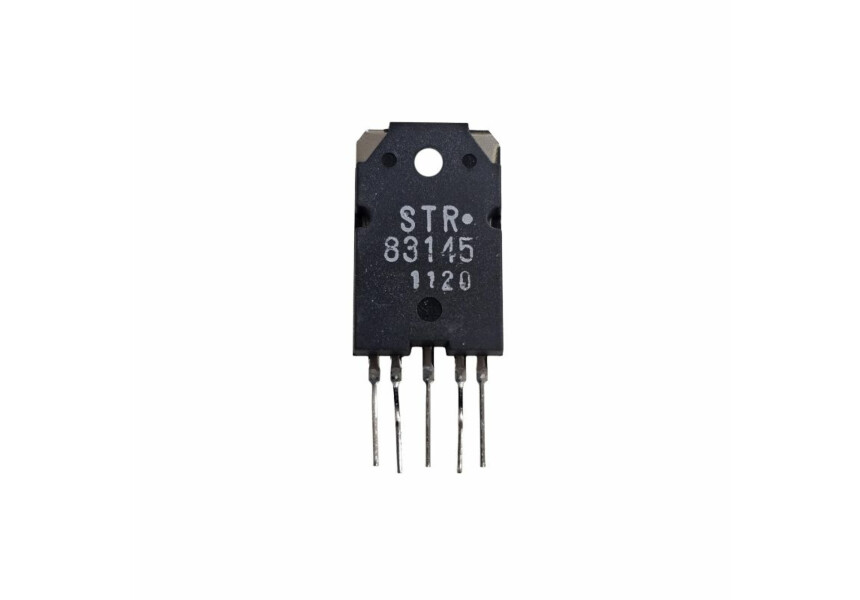

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
